Муфта МОГ-С

  • Муфта МОГ-С
    Розничная цена - по запросу.
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    Проверить наличие в онлайн складе кабеля

    Чтобы узнать цену и срок поставки, а также купить муфту МОГ-С, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

    Применение

    Проходная классическая муфта МОГ-С предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Применяется для установки в типовых колодцах кабельной канализации, а также в городских коллекторах на стандартных консолях.

    В муфте предусмотрено два овальных ввода. Таким образом, муфта может одновременно использоваться для ввода транзитной петли кабеля и ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

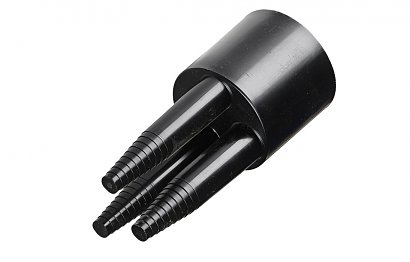

    Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

    Базовой кассетой для муфты МОГ-С является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
    Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.

    Технические характеристики

     МОГ-С-22МОГ-С-23МОГ-С-24
    МОГ-33
    МОГ-34
    МОГ-44
    Кол-во сварных соединений
    144
    144
    144
    144
    144
    144
    Тип кассет
    К48-4525
    К48-4525
    К48-4525
    К48-4525
    К48-4525
    К48-4525
    Макс. кол-во кассет

    3

    3


    Кол-во вводов, сторона 1 овальный, до 21 мм/до 25 мм/транзит - 2/2/1
    овальный, до 21 мм/до 25 мм/транзит - 2/2/1овальный, до 21 мм/до 25 мм/транзит - 2/2/1
    конус, до 21 мм - 1
    конус, до 19 мм - 2
    конус, до 21 мм - 1
    конус, до 19 мм - 2
    конус, до 16 мм - 4
    Кол-во вводов, сторона 2 овальный, до 21 мм/до 25 мм/транзит - 2/2/1
    конус, до 21 мм - 1
    конус, до 19 мм - 2
    конус, до 16 мм - 4
    конус, до 21 мм - 1
    конус, до 19 мм - 2
    конус, до 16 мм - 4
    конус, до 16 мм - 4
    Герметизация корпуса
    ТУТ
    ТУТ
    ТУТ
    ТУТ
    ТУТ
    ТУТ
    Герметизация вводов
    ТУТ
    ТУТ
    ТУТ
    ТУТ
    ТУТ
    ТУТ
    Температура эксплуатации ºС
    от -40 до +70
    от -40 до +70
    от -40 до +70
    от -40 до +70
    от -40 до +70
    от -40 до +70
    Габаритные размеры:
    1148 х 90 мм
    1148 х 90 мм
    1148 х 90 мм
    1148 х 90 мм
    1148 х 90 мм
    1148 х 90 мм
    Масса, кг
    2,3
    2,3
    2,3
     2,3  2,3
    2,3
