Муфта МОГ-У-33-1К4845 и МОГ-У-44-1К4845

  • Муфта МОГ-У-33-1К4845 и МОГ-У-44-1К4845
    Розничная цена - по запросу.
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    Проверить наличие в онлайн складе кабеля

    Чтобы узнать цену и срок поставки, а также купить муфту МОГ-У-33-1К4845 и МОГ-У-44-1К4845, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

    Применение

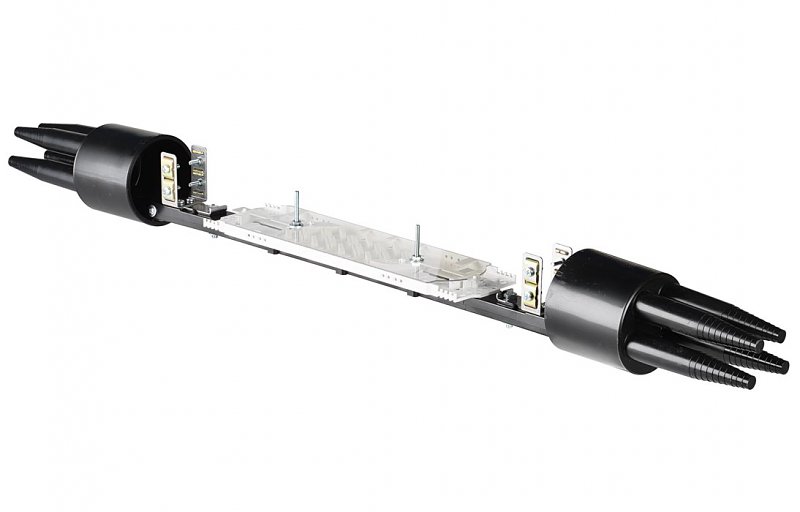

    Проходная муфта МОГ-У предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.

    Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

    Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

    Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

    Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.

    Технические характеристики


    МОГ-У-33-1К4845МОГ-У-44-1К4845
    Кол-во сварных соединений
    144
    144
    Тип кассетК48-4525К48-4525
    Макс. кол-во кассет33
    Кол-во вводов, сторона 1
    конус, до 21 мм - 1
    конус, до 19 мм - 2
    конус, до 16 мм - 4
    Кол-во вводов, сторона 2
    конус, до 21 мм - 1
    конус, до 19 мм - 2
    конус, до 16 мм - 4
    Герметизация корпусаТУТТУТ
    Герметизация вводовТУТТУТ
    Температура эксплуатации ºСот -40 до +70от -40 до +70
    Габаритные размеры920 х 90920 х 90
    Масса, кг2,22,2
