МТОК-Б1/216(288)-1КТ3645-К-44

  • МТОК-Б1/216(288)-1КТ3645-К-44

    Розничная цена - по запросу.
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    Проверить наличие в онлайн складе кабеля

    Чтобы узнать цену и срок поставки, а также купить МТОК-Б1/216(288)-1КТ3645-К-44, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

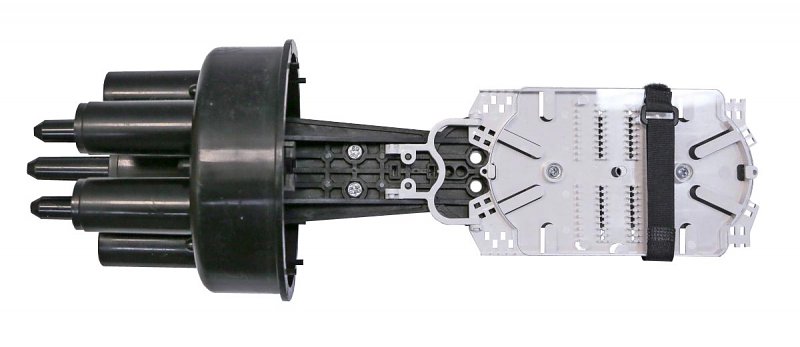

    МТОК-Б транзитная

    Тупиковая транзитная муфта МТОК-Б1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

    В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

    Способ герметизации корпуса с оголовником осуществляется с помощью двух полухомутов и термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

    Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:

    - надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
    - защита от скручивания бронированных ОК в процессе эксплуатации,
    - наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
    - возможность изолирования или соединения брони всех ОК непосредственно в муфте,
    - обеспечение продольной герметизации вводимых ОК,
    - возможность вывода от брони каждого ОК провода заземления (КИП).

    Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

    Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №9».

    Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

    В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».

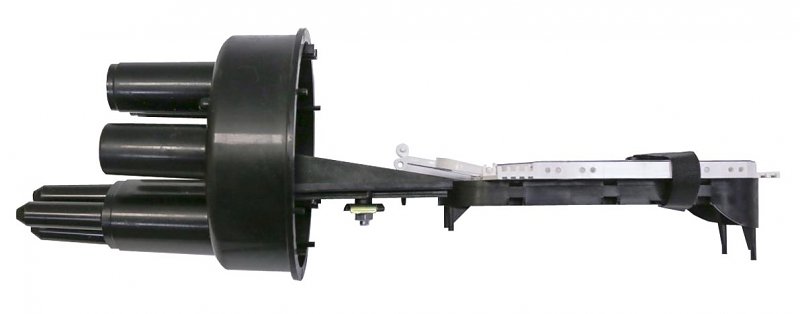

    МТОК-Б без транзита

    Тупиковая муфта МТОК-Б1 большой емкости предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

    В отличие от муфты МТОК-Б1/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

    Способ герметизации корпуса с оголовником осуществляется с помощью двух полухомутов и термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

    Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:

    - надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
    - защита от скручивания бронированных ОК в процессе эксплуатации,
    - наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
    - возможность изолирования или соединения брони всех ОК непосредственно в муфте,
    - обеспечение продольной герметизации вводимых ОК,
    - возможность вывода от брони каждого ОК провода заземления (КИП).

    Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

    Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №9».

    Общее число вводимых в муфту кабелей может достигать 8 ОК.

    В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».

    Применение

    Муфта стандартного размера МТОК-Б1 используется при монтаже подземных ОК, прокладываемых в грунтах всех категорий, а также подводных ОК, прокладываемых через водные преграды, болота и зону вечной мерзлоты. Для дополнительной защиты могут использоваться защитные полиэтиленовые или чугунные муфты.

    Комплектация

    1. Кожух – 1 шт.
    2. Кронштейн – 1 шт.
    3. Оголовник – 1 шт.
    4. Комплект для ввода ОК №7 – 2 шт.
    5. Пластмассовый хомут из двух половин – 1 шт.
    6. ТУТ 180/58 – 1 шт.
    7. Кассета типа КТ 3645 – 1 шт.
    8. Винт крепления кассет – 1 шт.
    9. Крышка кассеты КТ 3645 – 1 шт.
    10. ТУТ 40/12 – 2 шт.
    11. Мастичная лента – 2 комплекта
    12. Гильзы ССД КДЗС-4525 – 40 шт.
    13. Силикагель – 1 упак.
    14. Детали для монтажа ОВ – 1 комплект
    15. Шкурка шлифовальная – 1 шт.

    Технические характеристики


    Б1/216-1КТ3645-К-44
    Б1/216-1КТ3645-К-45
    Б1/288-8КТ3645-К-44
    Б1/288-8КТ3645-К-45
    Кол-во сварных соединений216216288 288
    Тип кассетКТ-3645КТ-3645КТ-3645КТ-3645
    Макс. кол-во кассет6688
    Кол-во вводов
    круглый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм/транзит - 4/2/1
    круглый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм/транзит - 4/2/1
    круглый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм - 4/2
    круглый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм - 4/2
    Возможность транзита
    да
    да
    нет
    нет
    Герметизация корпусаТУТТУТТУТТУТ
    Герметизация вводовСпецвводыСпецвводыСпецвводыСпецвводы
    Температура эксплуатации ºС от -60 до +70от -60 до +70от -60 до +70от -60 до +70
    Габаритные размеры523 х 159593 х 159523 х 159
    593 х 159
    Масса, кг 4,04,84,04,8
