МТОК-Г3/216(288)-1КТ3645-К

  • МТОК-Г3/216(288)-1КТ3645-К

    Розничная цена - по запросу.
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    Проверить наличие в онлайн складе кабеля

    Чтобы узнать цену и срок поставки, а также купить МТОК-Г3/216(288)-1КТ3645-К, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

    МТОК-Г3/216-1КТ3645-К

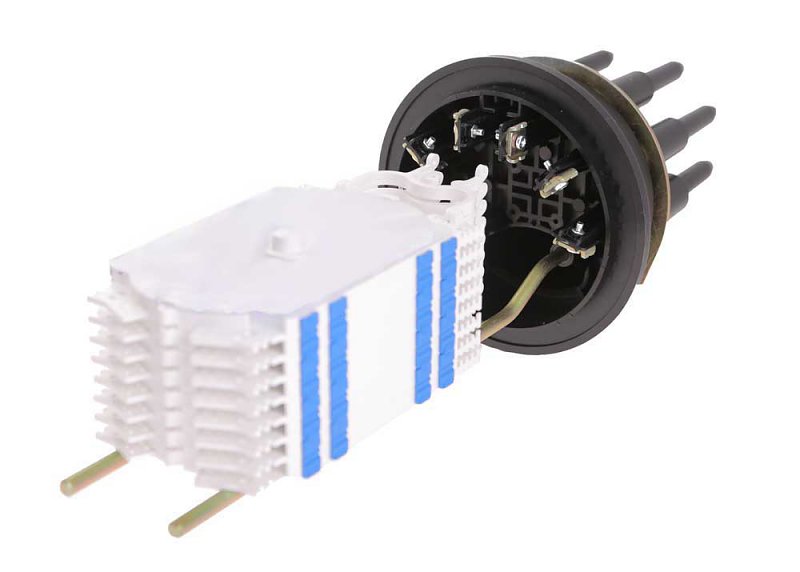

    Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

    Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

    Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

    Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

    Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

    В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

    МТОК Г3/288-1КТ3645-К / МТОК-Г3/288-8КТ3645-К

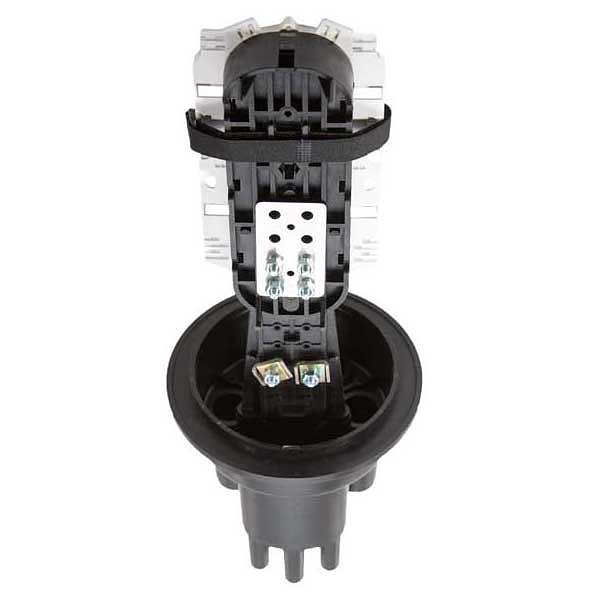

    Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В отличие от  муфты МТОК-Г3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

    Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

    Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

    Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

    При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

    В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

    Внимание: специальные комплекты для ввода ОК не требуются.

    Комплектация

    1. Оголовник – 1 шт.
    2. Кронштейн для крепления ЦСЭ – 2 шт.
    3. Кронштейн – 1 шт.
    4. Кассета КТ3645 – 1 шт.
    5. Кожух – 1 шт.
    6. Пластмассовый хомут – 1 шт.
    7. ТУТ 33/8 – 2 шт.
    8. ТУТ 19/5 – 2 шт.
    9. Гильзы ССД КДЗС-4525 – 40 шт.(только в комплекте с кассетой КУ-3645)
    10. Маркеры для модулей – 1 лист.
    11. Стяжки нейлоновые – 12 шт.
    12. Силикагель – 1 шт.
    13. Шкурка шлифовальная – 1 шт.

    Технические характеристики


    Г3/216-1КТ3645-КГ3/288-1КТ3645-К / Г3/288-8КТ3645-К
    Кол-во сварных соединений216288
    Тип кассетКТ-3645КТ-3645
    Макс. кол-во кассет68
    Кол-во вводов
    круглый ступенчатый, до 20 мм - 2
    круглый ступенчатый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм/транзит - 4/2/1
    круглый ступенчатый, до 20 мм - 2
    круглый ступенчатый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм - 4/2
    Возможность транзитаданет
    Герметизация корпусаХомутХомут
    Герметизация вводовТУТТУТ
    Температура эксплуатации ºСот -60 до +70от -60 до +70
    Габаритные размеры488 х 215488 х 215
    Масса, кг33
