МТОК-В3/216(288)-1КТ3645-К

  • МТОК-В3/216(288)-1КТ3645-К

    Розничная цена - по запросу.
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    Проверить наличие в онлайн складе кабеля

    Чтобы узнать цену и срок поставки, а также купить МТОК-В3/216(288)-1КТ3645-К, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

    МТОК-В3/216-1КТ3645-К

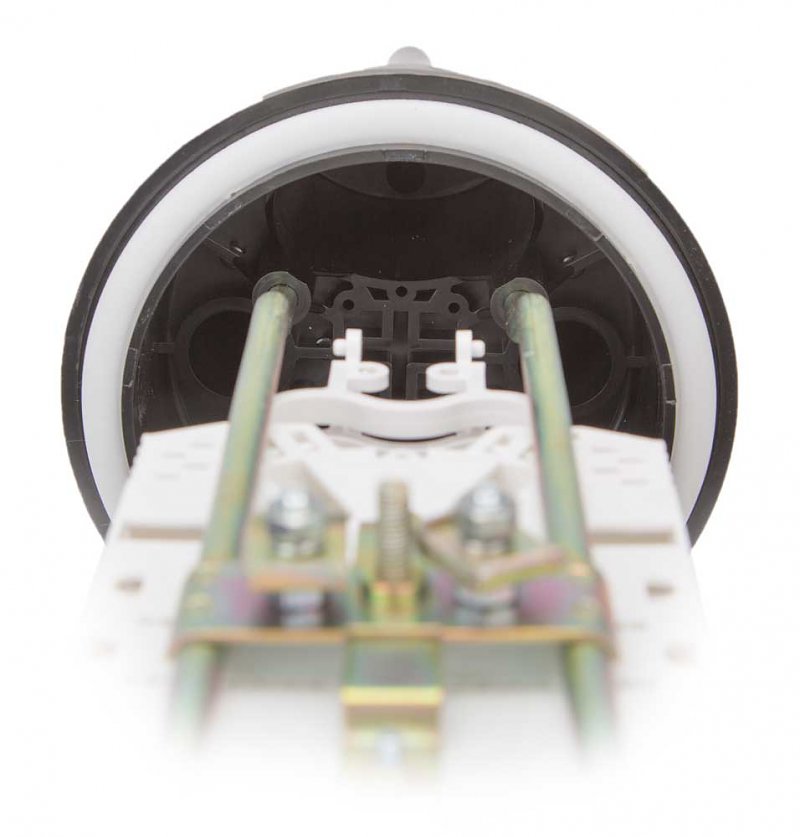

    Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

    Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

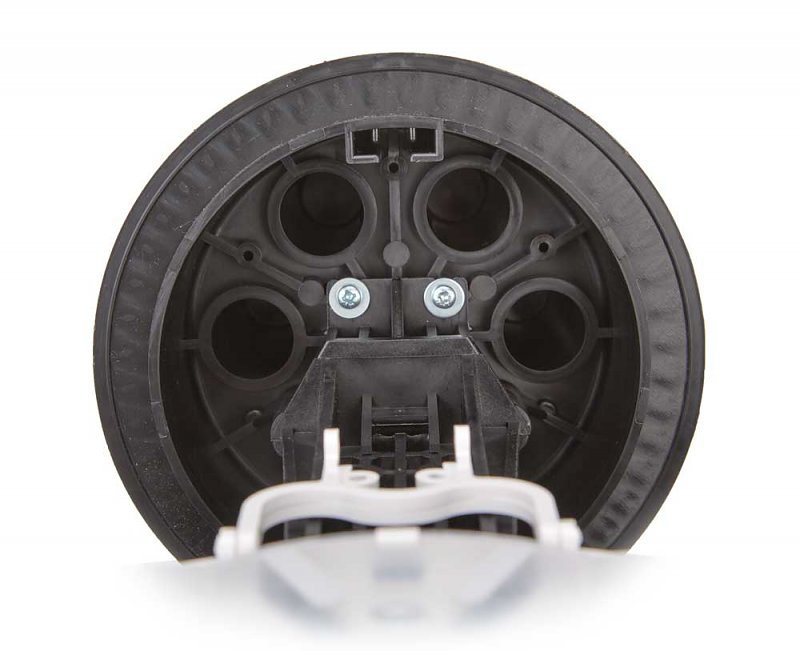

    Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

    Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

    Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

    В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

    МТОК-В3/288-1КТ3645-К / МТОК-В3/288-8КТ3645-К

    Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В отличие от  муфты МТОК-В3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

    Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

    Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

    Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

    Общее число вводимых в муфту кабелей может достигать 8 ОК.

    В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

    Комплектация

    1. Кожух – 1 шт.
    2. Кронштейн – 1 шт.
    3. Оголовник – 1 шт.
    4. Пластмассовый хомут – 1 шт.
    5. Кассета типа КТ 3645 – 1 шт.
    6. Винт крепления кассет – 1 шт.
    7. Крышка кассеты КТ 3645 – 1 шт.
    8. Гильзы ССД КДЗС-4525 – 40 шт.
    9. Силикагель – 1 упак.
    10. Детали для монтажа ОВ – 1 комплект
    11. Шкурка шлифовальная – 1 шт.

    Технические характеристики


    МТОК-В3/216-1КТ3645-КМТОК-В3/288-1КТ3645-К / МТОК-В3/288-8КТ3645-К
    Кол-во сварных соединений216 288
    Тип кассетКТ-3645КТ-3645
    Макс. кол-во кассет68
    Кол-во вводов
    круглый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм/транзит - 4/2/1
    круглый, до 16 мм - 4
    овальный, до 10 мм/до 25 мм - 4/2
    Возможность транзитада нет
    Герметизация корпусаХомутХомут
    Герметизация вводовСпецвводыСпецвводы
    Температура эксплуатации ºСот -60 до +70
    от -60 до +70
    Габаритные размеры494 х 215494 х 215
    Масса, кг3,03,3
