Муфта-кросс МКО-П1/A-10SC

  • Муфта-кросс МКО-П1/A-10SC
    Розничная цена - 1417 руб/шт с НДС
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    по запросу

    Чтобы узнать цену и срок поставки, а также купить муфту-кросс МКО-П1/A-10SC, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

    Описание

    Тупиковая муфта МКО-П1/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

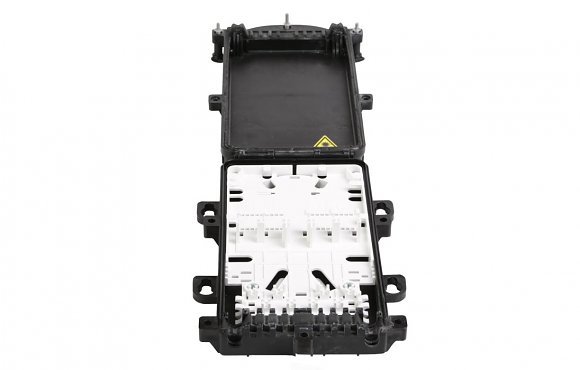

    Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.
    Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.
    По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.
    Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.
    В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
    Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

    Технические характеристики

    Макс. кол-во разъёмных соединений10
    Тип адаптеровSC
    Макс. кол-во сплиттеров2
    Тип корпуса сплиттеровМини
    Макс. кол-во сварных соединений36
    Кол-во вводимых ОК
    - до 9 мм/транзит 2/1
    - до 5 мм 8
    Способ герметизации корпуса и вводовОК Механический
    Герметизирующий материалЭластомер
    ЗащищенностьIP67
    Температура эксплуатации, ºС-60…+70
    Габаритные размеры, мм247x159x46
    Масса, кг
    0,5

    Комплектация

    Корпус с крышкой1 шт.
    Монтажная панель (вставка)1 шт.
    Ложемент Л2-СП1 шт.
    Гильзы КДЗС 452520 шт.
    Пинцет для укладки КДЗС1 шт.
    Стяжки, маркеры1 компл.
