Сварка оптического кабеля

Только товары в наличии

Сварка оптического кабеля — процесс соединения оптических волокон (жил оптического кабеля) стык в стык с помощью высокотемпературной термической обработки. В настоящее время выполняется специалистами на автоматических сварочных аппаратах.

Наша компания уже много лет предоставляет услуги по монтажу оптических линий связи и в частности по сварке ВОЛС.

Если у Вас стоит задача соединить между собой несколько зданий линией связи, например офис и склад, позвоните нам и наши специалисты помогут Вам подобрать необходимое оборудование, проконсультируют по стоимости и срокам, а также подскажут сколько будут стоить работы по монтажу и сварке волоконно-оптического кабеля.



Мы оказываем следующие услуги:

  1. Монтаж оптического кабеля в зданиях и сооружениях с последующей сваркой.
  2. Сварка оптического кабеля в кросс, сборка и разборка кросса, установка.
  3. Сварка оптического кабеля в муфте, сборка и разборка, термоусадка, установка.
  4. Тестирование линии связи.

Процесс сварки оптического волокна:

  1. Разделка оптического кабеля. Обычно включает в себя снятие внешней изоляции кабеля, затем снятие изоляции отдельных модулей. В каждом модуле, как правило, находится от 4 до 24 волокон.
  2. Очистка оптических волокон от гидрофобного материала - чаще всего используется бесцветный гель.
  3. На волокна одного из кабелей надеваются специальные гильзы — КДЗС (комплект для защиты соединений), состоящие из двух термоусадочных трубок и силового стержня.
  4. С концов волокон (2—3 см) снимается цветной лак и защитный слой, волокна протираются спиртом.
  5. Зачищенное волокно скалывается специальным прецизионным скалывателем. Плоскость скола волокон должна быть перпендикулярна оси волокна. Допустимое отклонение — до 1,5° на каждый скол.
  6. Волокна, предназначенные для сварки, укладываются в зажимы сварочного аппарата (V-образные канавки).
  7. Под микроскопом с помощью манипуляторов происходит их совмещение (юстировка). В современных сварочных аппаратах юстировка происходит автоматически.
  8. Электрическая дуга разогревает до установленной температуры концы волокон с микрозазором между ними, торцы волокон совмещаются микродоводкой держателя одного из волокон. Происходит сварка оптического волокна.
  9. Аппарат осуществляет проверку прочности соединения посредством механической деформации и оценивает затухание, вносимое стыком.
  10. КДЗС сдвигается оператором на место сварки и этот участок помещается в тепловую камеру, где происходит термоусадка КДЗС.
  11. Сваренные волокна укладываются в сплайс-пластину, кассету оптической муфты или кросса. Сварка оптического волокна закончена!

Заказать и узнать стоимость сварки оптического волокна Вы можете по телефонам: (812)335-48-85 или (812)740-11-75.

Или пришлите ваш проект на почту pavel@lenservice.ru

Наши специалисты готовы ответить на все ваши вопросы!

Цена на сварку оптического кабеля формируется после общения с менеджером.

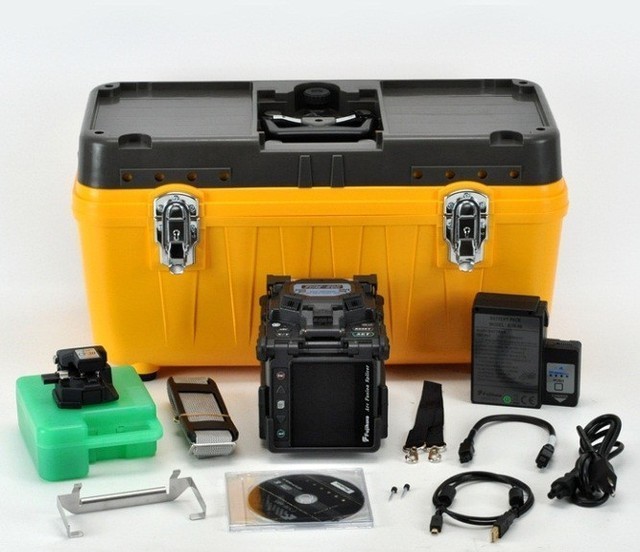

Сварка оптического кабеля при помощи современного оборудования фирмы Fujikura.


Повреждение оптического кабеля или его разрыв может вызвать серьезные последствия и повлечь за собой большие расходы, поскольку это чревато потерей информации, и ее искажением. В таких случаях необходимо восстановить оптический кабель, срастив оптические волокна.

Сращивание волокон может производиться механическим способом или с помощью сварки. Механические соединители менее догори, но имеют большие вносимые потери (около 0,2 дБ) и обратные отражения. Сварка оптических волокон намного эффективнее, так как вносимые потери крайне малы (около0,02 дБ), а скорость сварки превосходит скорость механического сращивания. Сварку необходимо применять при сращивании больших длин оптических кабелей и для оконцевания линий связи. Чтобы Ваша сеть со временем не перестала работать или не потеряла стабильность,необходимо чтобы сварка оптического кабеля выполнялась на качественном оборудовании.

В компании «Ленсервис»работают специалисты прошедшие подготовку по программе ОАО «Лентелефонстрой». Но даже профессионалам качественно выполнить задачу сварки оптического кабеля без специального оборудования довольно трудно. Специалисты нашей компании используют современные сварочные аппараты производства японской компании Fujikura.

Видео: процесс сварки оптического волокна
