МТОК-Л7/48-1КС1645-К

  • МТОК-Л7/48-1КС1645-К

    Розничная цена - по запросу.
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    Проверить наличие в онлайн складе кабеля

    Чтобы узнать цену и срок поставки, а также купить МТОК-Л7/48-1КС1645-К, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

    Применение

    Тупиковая муфта МТОК-Л7 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8» емкостью до 48 ОВ. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

    Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

    Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

    Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

    Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК.

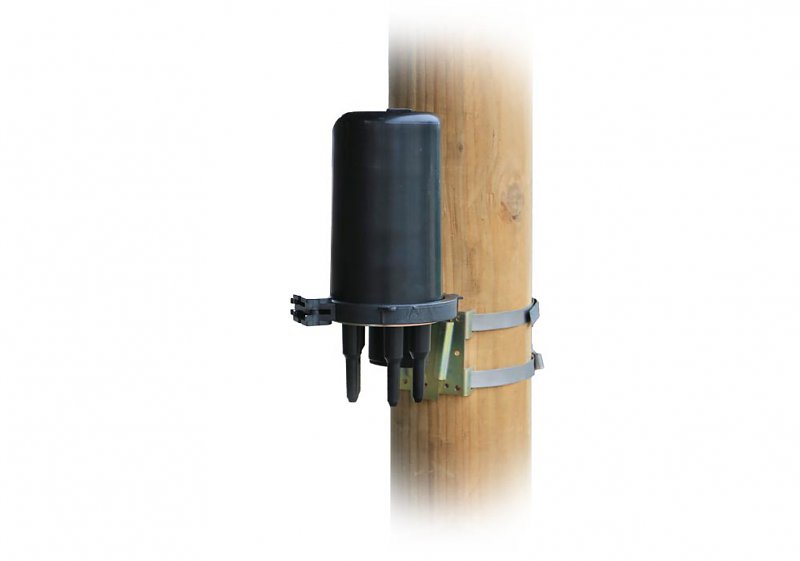

    В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

    Внимание: специальные комплекты для ввода ОК не требуются.

    Комплектация

    1. Кожух – 1 шт.
    2. Оголовник – 1 шт.
    3. Кронштейн с узлами крепления ЦСЭ – 1 шт.
    4. Кассета КМ-2445/ КМ-2460 с крышкой – 1 шт.
    5. Гильзы ССД КДЗС 4525 (только в комплекте с кассетой КМ-2445) - 30 шт.
    6. Трубка п/э, d = 2 мм, L = 0,9 м – 1 шт.
    7. Силикагель – 1 упак.
    8. Стяжки нейлоновые – 8 шт.
    9. Маркеры для модулей – 1 лист.
    10. Туба с вазелином – 1 шт.
    11. Шкурка шлифовальная – 1 шт.
    12. Трубка ТУТ 28/6 – 2 шт.
    13. Кронштейн для крепления муфты к стене – 1 шт.

    Технические характеристики


    Л7/48-1КС1645-К
    Кол-во сварных соединений48
    Тип кассетКС-1645
    Макс. кол-во кассет3
    Кол-во вводов
    круглый ступенчатый, до 20 мм - 2
    круглый ступенчатый, до 16 мм - 2
    овальный, до 25 мм/транзит - 2/1
    Герметизация корпусаХомут
    Герметизация вводовТУТ
    Температура эксплуатации ºСот -60 до +70
    Габаритные размеры324 х 188
    Масса, кг1,0
