Муфта-кросс МКО-П1

  • Муфта-кросс МКО-П1
    Розничная цена - по запросу.
    Окончательная цена формируется после общения с менеджером.
    Наличие на складе

    Проверить наличие в онлайн складе кабеля

    Чтобы узнать цену и срок поставки, а также купить муфту-кросс МКО-П1, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.
    Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

    Муфта-кросс МКО-П1/A-10SC (-8SC/APC-8SC/APC)

    Тупиковая муфта МКО-П1/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

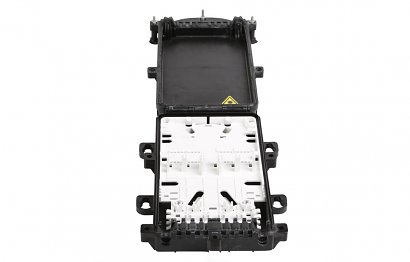

    Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.

    Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

    По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

    Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

    В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

    Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

    Комплектация

    МКО-П1/A-10SC:

    1. Корпус с крышкой - 1 шт.
    2. Монтажная панель (вставка) - 1 шт.
    3. Ложемент Л2-СП - 1 шт.
    4. Гильзы КДЗС 4525 - 20 шт.
    5. Пинцет для укладки КДЗС - 1 шт.
    6. Стяжки, маркеры - 1 компл.

    МКО-П1/A-10SC-8SC/APC-8SC/APC:

    1. Корпус с крышкой - 1 шт.
    2. Гильзы КДЗС 4525 - 20 шт.
    3. Монтажная панель (вставка) - 1 шт.
    4. Ложемент Л2-СП - 1 шт.
    5. Пинцет для укладки КДЗС - 1 шт.
    6. Адаптеры SC/APC - 8 шт.
    7. Пигтейлы SC/APC - 8 шт.
    8. Стяжки, маркеры - 1 компл.

    Технические характеристики


    МКО-П1/A-10SC
    МКО-П1/A-10SC-8SC/APC-8SC/AP
    Макс. кол-во разъёмных соединений10
    10
    Тип адаптеровSC
    SC
    Макс. кол-во сплиттеров2
    -
    Тип корпуса сплиттеровМини
    -
    Макс. кол-во сварных соединений36
    36
    Кол-во вводимых ОК
    до 9 мм/транзит - 2/1
    до 5 мм - 8
    до 9 мм/транзит - 2/1
    до 5 мм - 8
    Способ герметизации корпуса и вводов ОКМеханический
    Механический
    Герметизирующий материалЭластомер
    Эластомер
    ЗащищенностьIP67
    -
    Температура эксплуатации, ºС-60…+70
    -60…+70
    Габаритные размеры
    247 х 159 х 46
    247 х 159 х 46
    Масса, кг
    1,6
    0,7
