Оптическая муфта GJS-7002 до 144 сварок (FOSC 144, Huatel HTSC-204A, HTSC-204B, GJS-03)

Монтаж оптического кабеля на столбах, чердаках, стенах зданий и сооружений, а также в кабельной канализации и грунте. Оптическая муфта GJS-7002 универсальна во всем. Это тупиковая муфта, но она позволяет пропускать через себя кабель транзитом не разрезая оптические модули. Корпус муфты выполнен из высокопрочного и достаточно гибкого материала - полипропилена, а это значит, что муфта способна работать в широком диапазоне температур от -60 до +70°С. При силовом воздействии, например падении оптическая муфта GJS-7002 не расколется.



Оголовник муфты имеет 4 круглых ввода большого диаметра, рассчитанных под магистральный кабель и 1 овальный ввод предназначенные для транзитной петли или ввода двух отдельных кабелей.



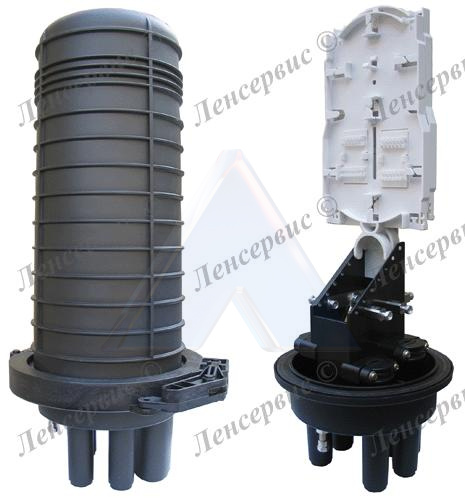

Кожух муфты изготовлен с рёбрами жесткости для усиления конструкции. Две части муфты соединяются между собой механическим способом с помощью специального хомута из высокопрочного пластика. рассчитанного на многократные открывания и закрывания. Кабельные вводы муфты GJS-7002 герметизируются горячим способом с помощью термоусаживаемых трубок. Горячая герметизация кабельных вводов надежно защищает от попадания влаги. Таким образом конструкция позволяет сращивать сразу 6 толстых оптических кабелей, а овальный ввод позволяет ввести в муфту транзитную петлю и разварить только нужные модули.

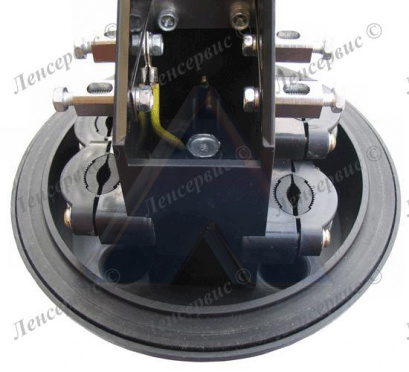

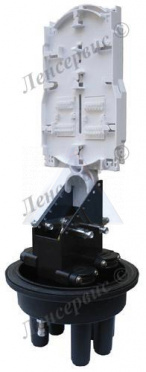

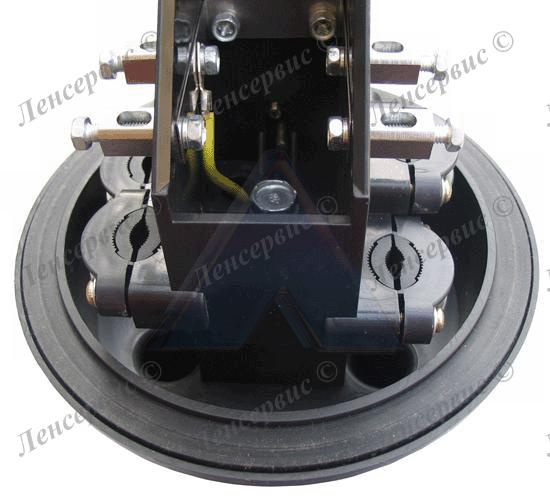

В муфте можно разместить до 144 сварных соединений, установив 6 сплайс-кассет. Каждая кассета позволяет разместить 24 сварных соединения. Кроме кассет в муфте есть специальный лоток для размещения запаса оптических модулей. Каждый кабель заходящий в муфту фиксируется внутри специальными зажимами, для силовых элементов кабеля также имеются специальные фиксаторы. Для заземления кабельной брони в муфте предусмотрена система заземления, которая выведена наружу через оголовник. Таким образом устройство крепления кабеля в оптической муфте позволяет обеспечить стойкость при вытягивании кабеля из муфты, а также его скручивании вдоль своей оси.

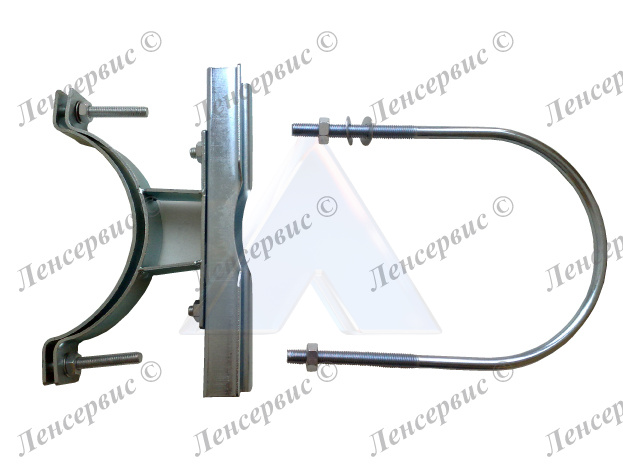

Муфта GJS-7002 полностью герметична и имеет специальный воздушный клапан для создания, проверки и поддержания нужного давления внутри муфты. Для крепления муфты на стену или на столб в комплекте муфты GJS-7002 есть специальный кронштейн для подвеса муфты. Комплектация муфты GJS-7002 является самой полной в своем классе, в комплекте идет сама муфта, две кассеты, кронштейн на столб, все кабельные вводы, а также расходные материалы (изолента, трубки, маркеры, КДЗС). По всем параметрам оптическая муфта GJS-7002 является надежной альтернативой муфтам типа МТОК и МОГ от СвязьСтройДетали и муфтам FOSC от фирмы Rayhem-Tyco.

Особенности

— Рабочая температура -60 °С до +70°С;

— Возможность отвода волокон для сварки без разрыва основного магистрального кабеля через овальный ввод (MASS-порт) (Транзитная петля)

— Продуманное внутреннее устройство;

— Простота установки и фиксации волокон;

— Простота повторного доступа в муфту, не требующая дополнительного инструмента;

— Расширенное внутреннее пространство для укладки кабеля;

— Сплайс-пластины GJS-7002 с защелкивающимся механизмом открываются более чем на 90 °;

— Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;

— Простота добавления и удаления сплайс-пластин;

— Оригинальное устройство герметизации муфты GJS-7002;

— Установка на столбах, на подвесах, на вертикальных поверхностях и т.п.;

— Корпус муфты GJS-7002 из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений;

— Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.

Комплектация GJS-7002

— Корпус из высокопрочного пластика;

— Две кассеты по 24 сварных соединения в каждой;

— Герметизирующая прокладка;

— Оригинальный патентованный механизм герметизации;

— Механизм фиксации оптического кабеля;

— Термоусадки на все кабельные вводы;

— Болт заземления;

— Расходный материал GJS-7002 (термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки).

Технические характеристики

Наименование	GJS-7002
Количество портов ввода-вывода	5 (1-овальный ввод, рассчитан на два кабеля Ø23мм или ввод транзитной петли, 4-круглых – Ø17,5мм)
Количество волокон	до 144 (при установке 6 кассет)
Габаритные размеры	450х230 мм
