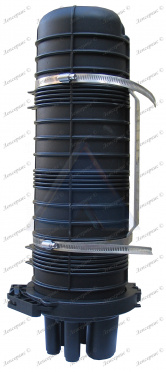

Оптическая муфта GJS-7002R до 96 сварок

Тупиковая оптическая муфта GJS-7002R применяется для защиты мест сварки оптического кабеля и транзитной петли. Конструкция муфты позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули с соблюдением всех допусков.

Муфты могут быть установлены на столбах, на подвесах, на вертикальных поверхностях и т.п. Устройство крепления кабеля внутри оптической муфты GJS-7002R обеспечивает стойкость при внешнем вытягивании кабеля, его скручиваниях, а так же при воздействии ударных нагрузок. Муфта состоит из двух частей, скрепляемых специальным механическим хомутом, а резиновое кольцо расположенное по периметру обеспечивает надежную герметизацию и препятствует проникновению влаги.

Особенности

— Возможность отвода волокон для сварки без разрыва основного магистрального кабеля через овальный ввод (MASS-порт);

— Продуманное внутреннее устройство;

— Простота установки и фиксации волокон;

— Простота повторного доступа в муфту, не требующая дополнительного инструмента;

— Расширенное внутреннее пространство для укладки кабеля;

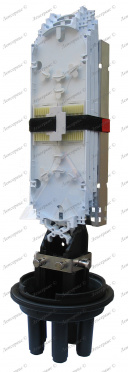

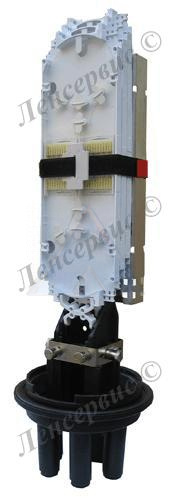

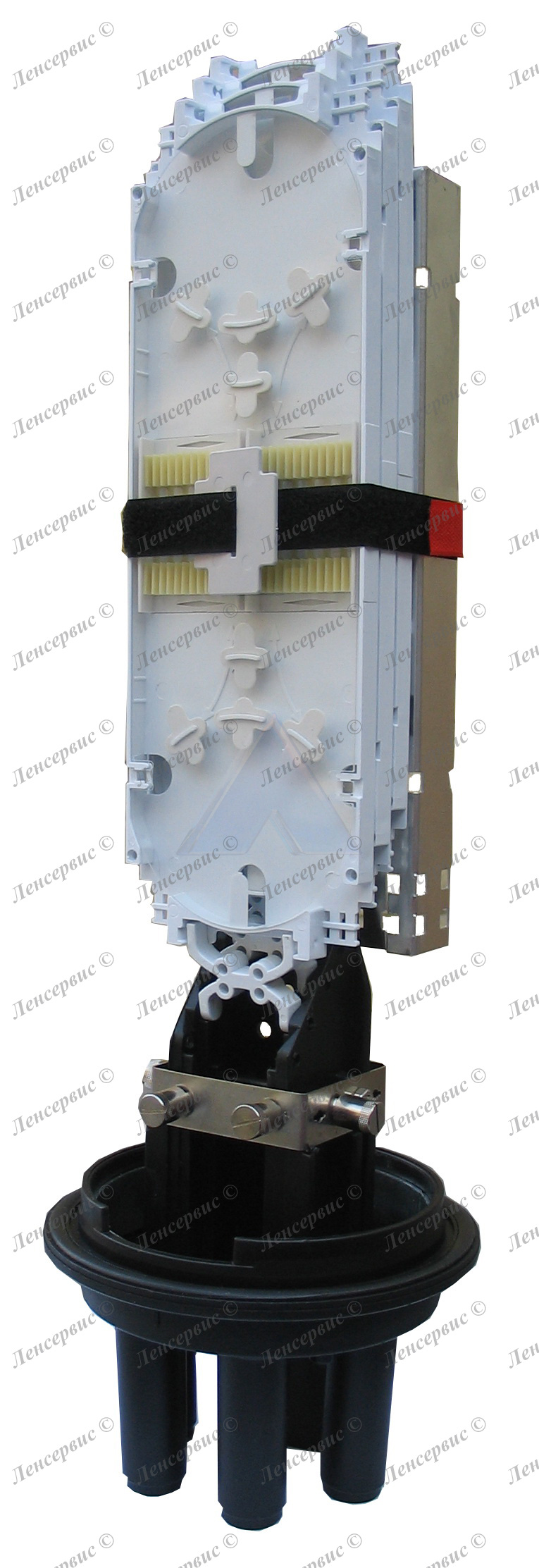

— Сплайс-пластины с защелкивающимся механизмом открываются более чем на 90 °;

— Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;

— Простота добавления и удаления сплайс-пластин;

— Оригинальное устройство герметизации муфты;

— Установка на столбах, на подвесах, на вертикальных поверхностях и т.п.;

— Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений;

— Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.

Комплектация

— Корпус из высокопрочного пластика;

— Герметизирующую прокладку (рабочая температура -40 °С до +60°С);

— Оригинальный патентованный механизм герметизации;

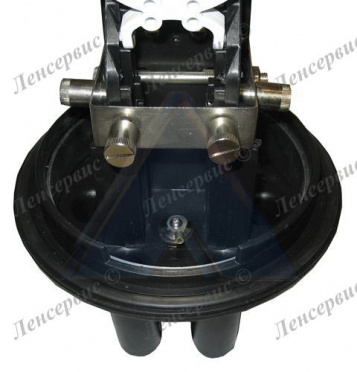

— Механизм фиксации оптического кабеля;

— Термоусадки на все кабельные вводы;

— Болт заземления;

— Расходный материал (термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки).

Технические характеристики GJS-7002R

Наименование	GJS-7002R

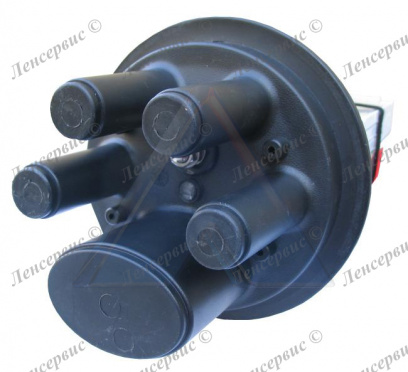

Количество портов ввода-вывода	5 (1-овальный ввод, рассчитан на два кабеля Ø36мм или ввод транзитной петли, 4-круглых – Ø21мм)
Количество волокон	до 72
Габаритные размеры	540х205 мм
