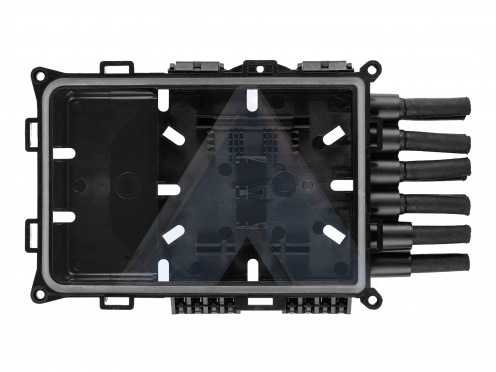

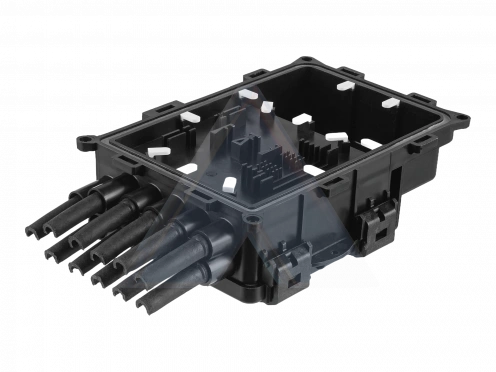

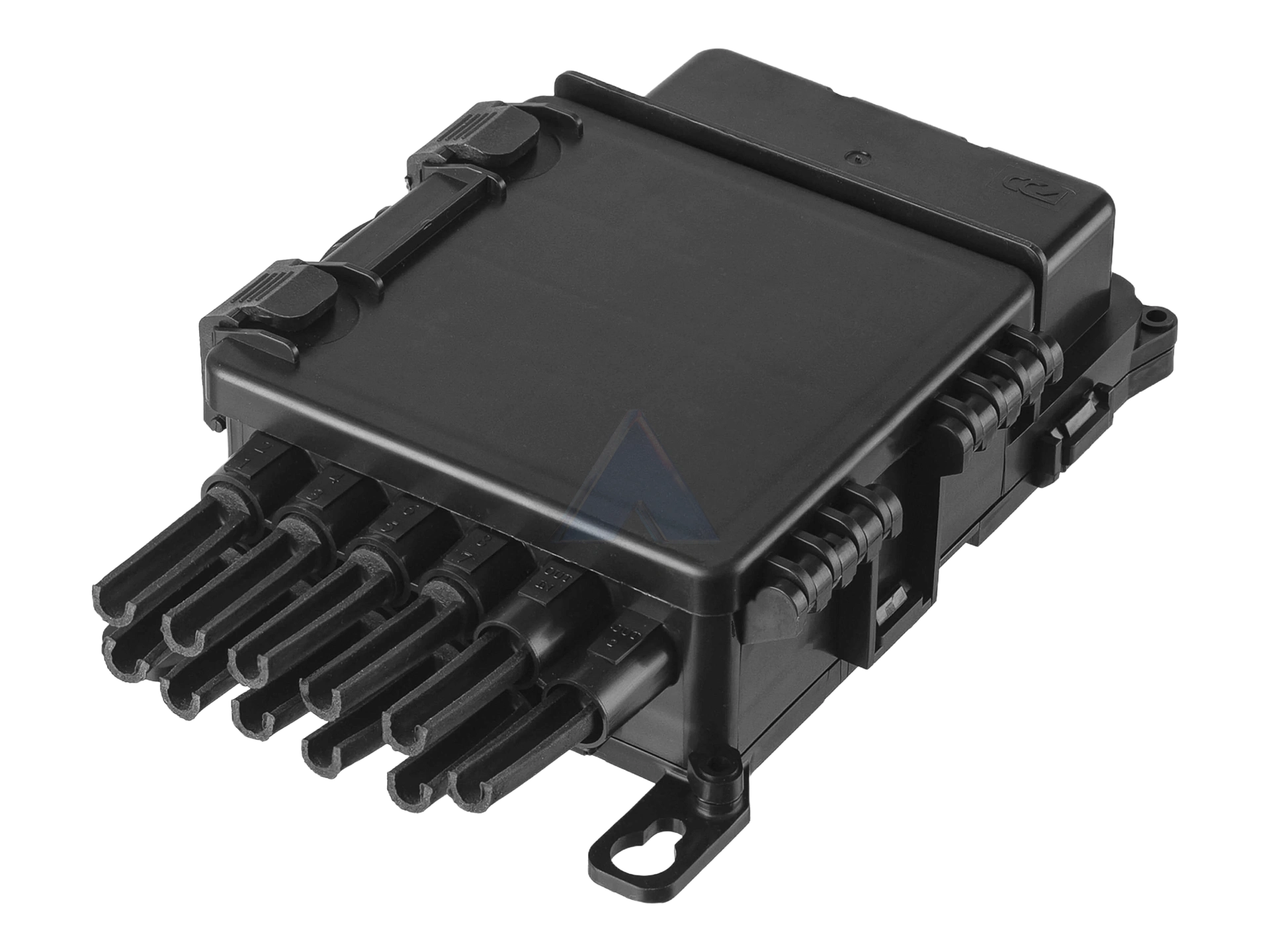

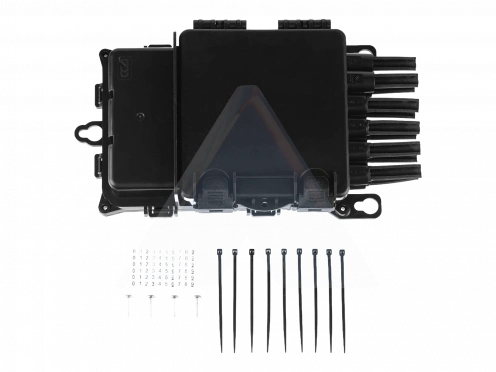

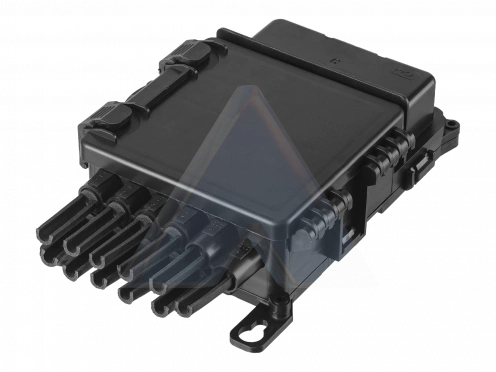

Муфта-кросс терминальная МТО-П4/С09-13SC

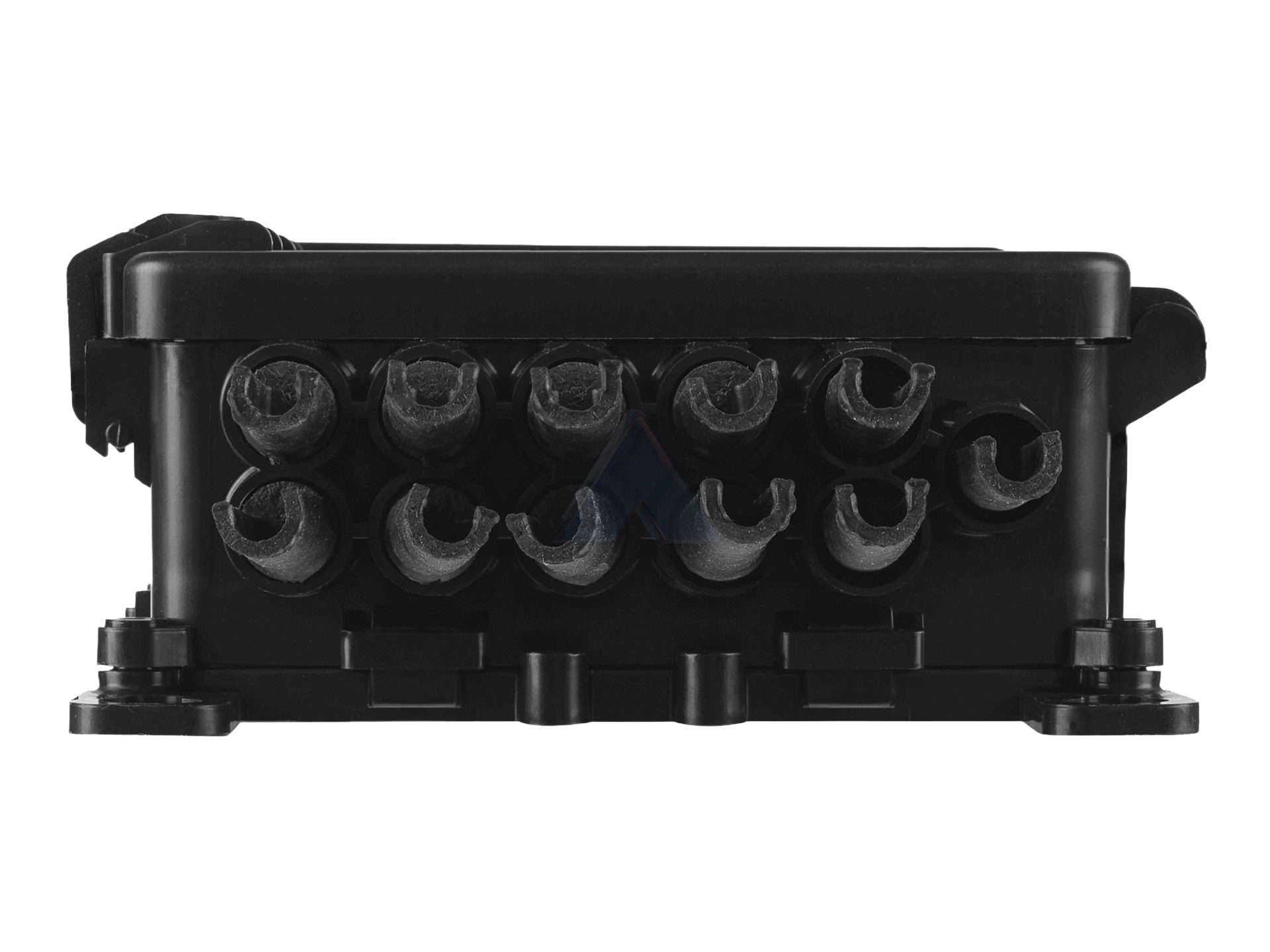

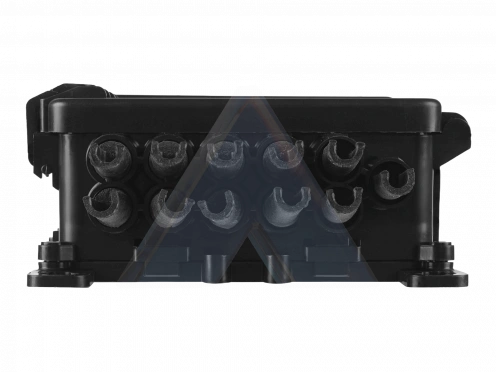

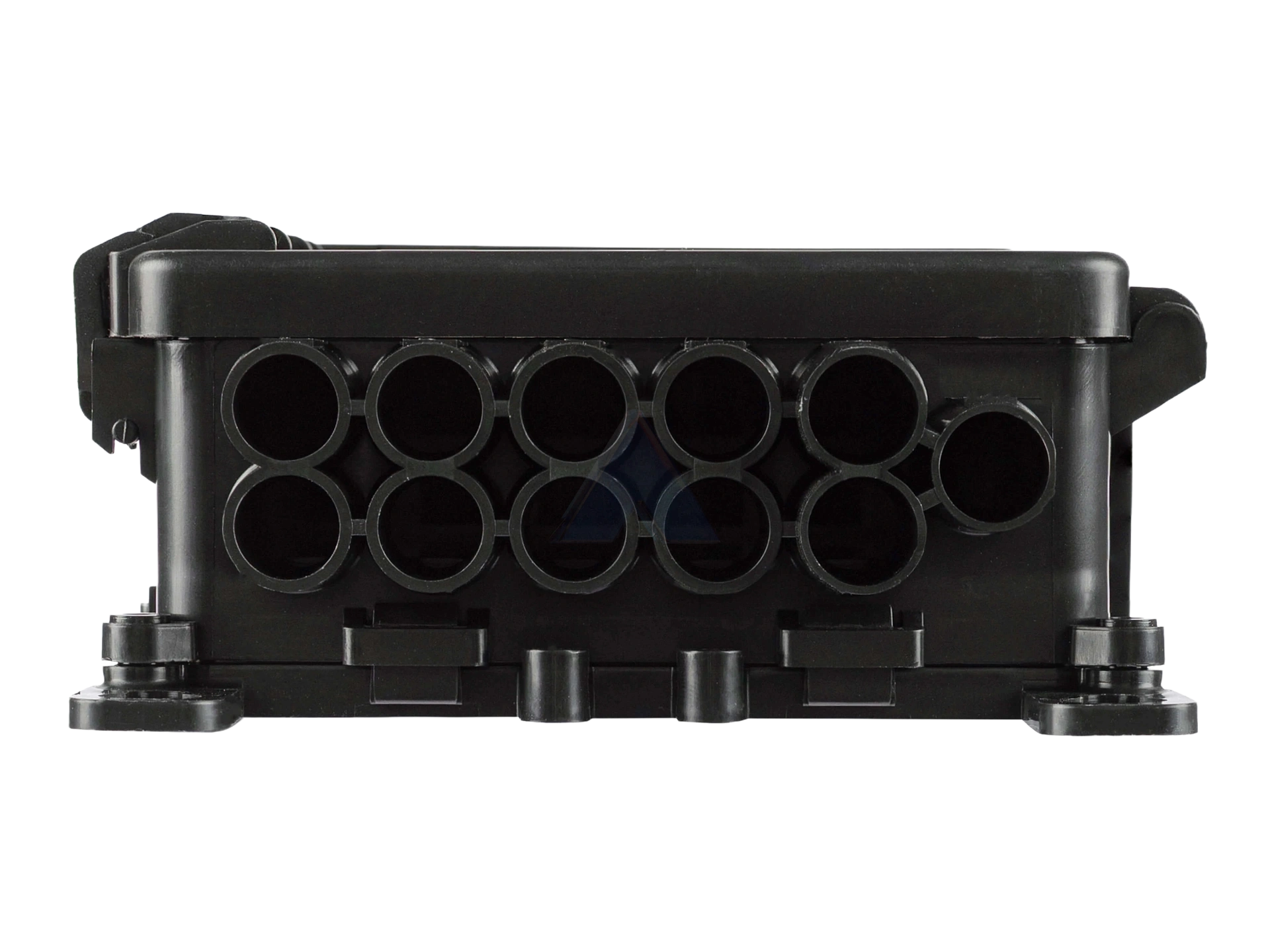

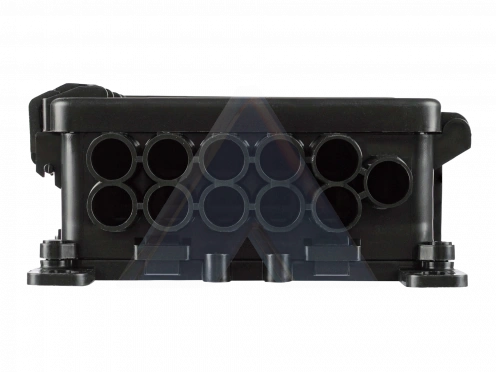

Муфта-кросс терминальная оптическая МТО-П4 предназначена для построения PON сетей по топологии «шина» на разъемных соединениях типа SC. Это терминал подключения 8-ми абонентов с возможностью использовать узел распределения как промежуточный, так и конечный, для этого муфта оснащена 11-ю вводами для оконцованного дроп-кабеля – 8 вводов для подключения абонентов + ввод магистрального ОК + ввод для продолжения магистральной линии + ввод для ответвления на переулок. Вводы герметизируются стандартными разрезными пробками.

Герметизация муфты МТО-П4 осуществляется с помощью заливной прокладки по периметру корпуса и крышки, обеспечивая уровень пылевлагозащиты IP65.

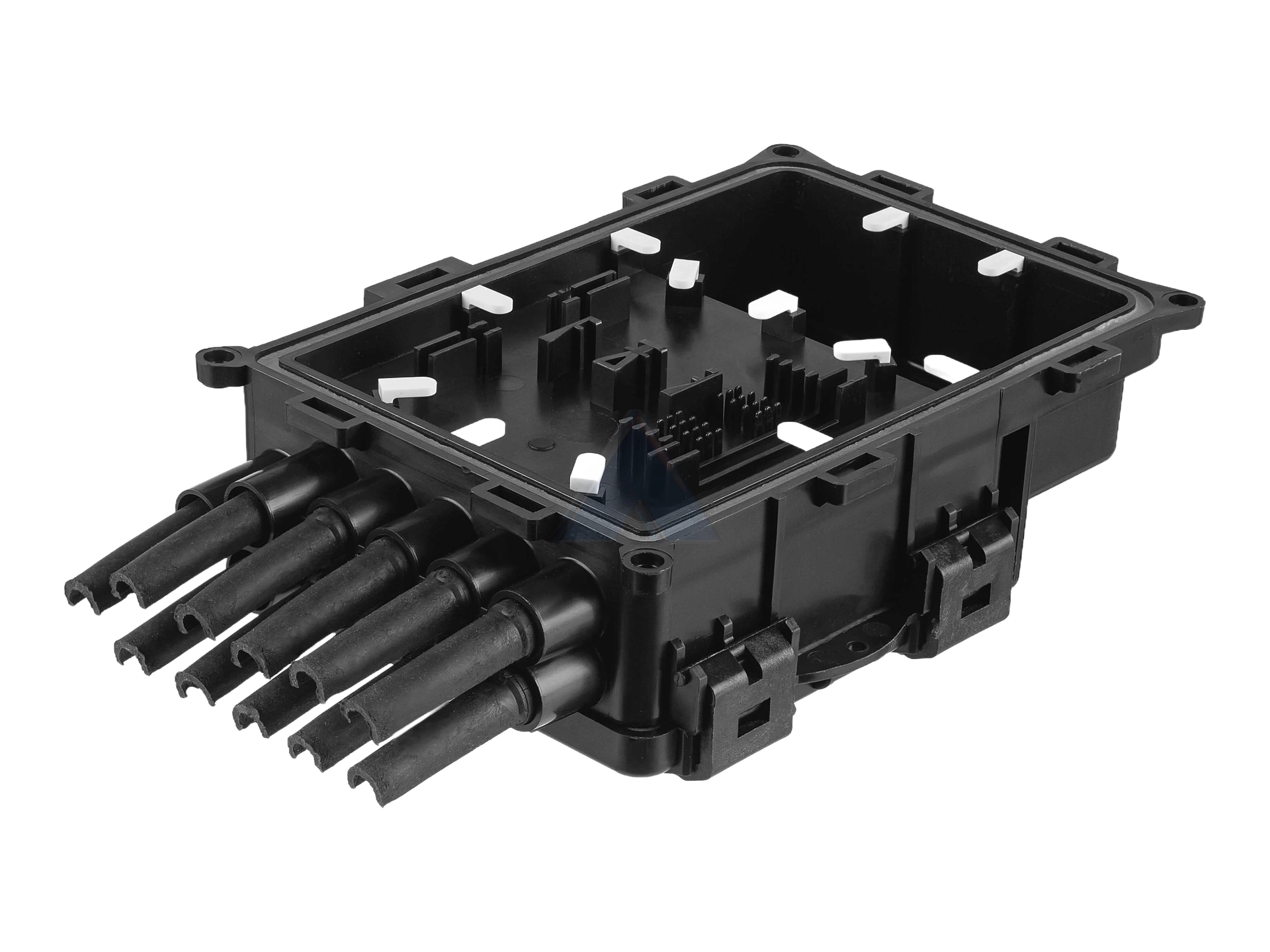

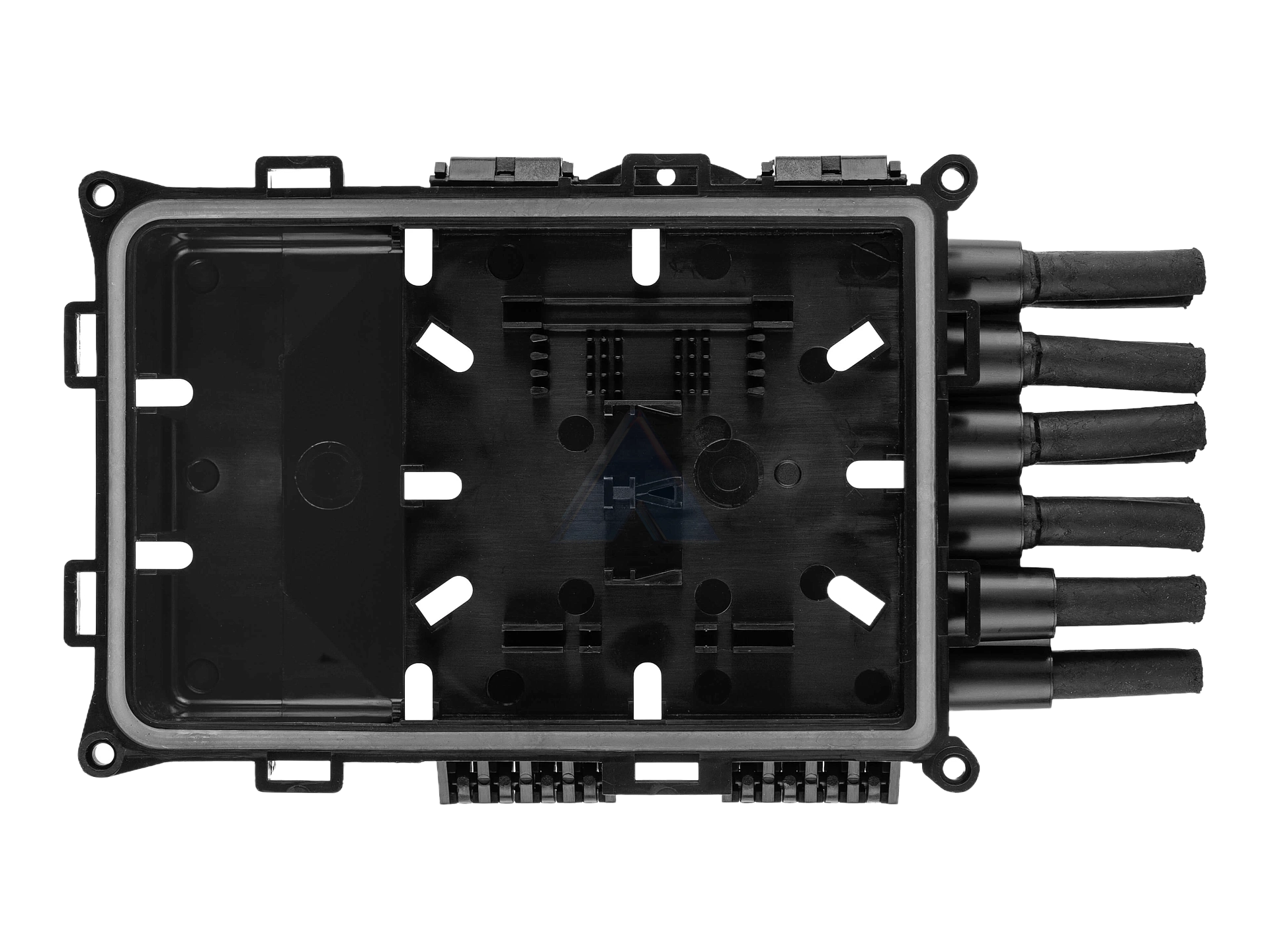

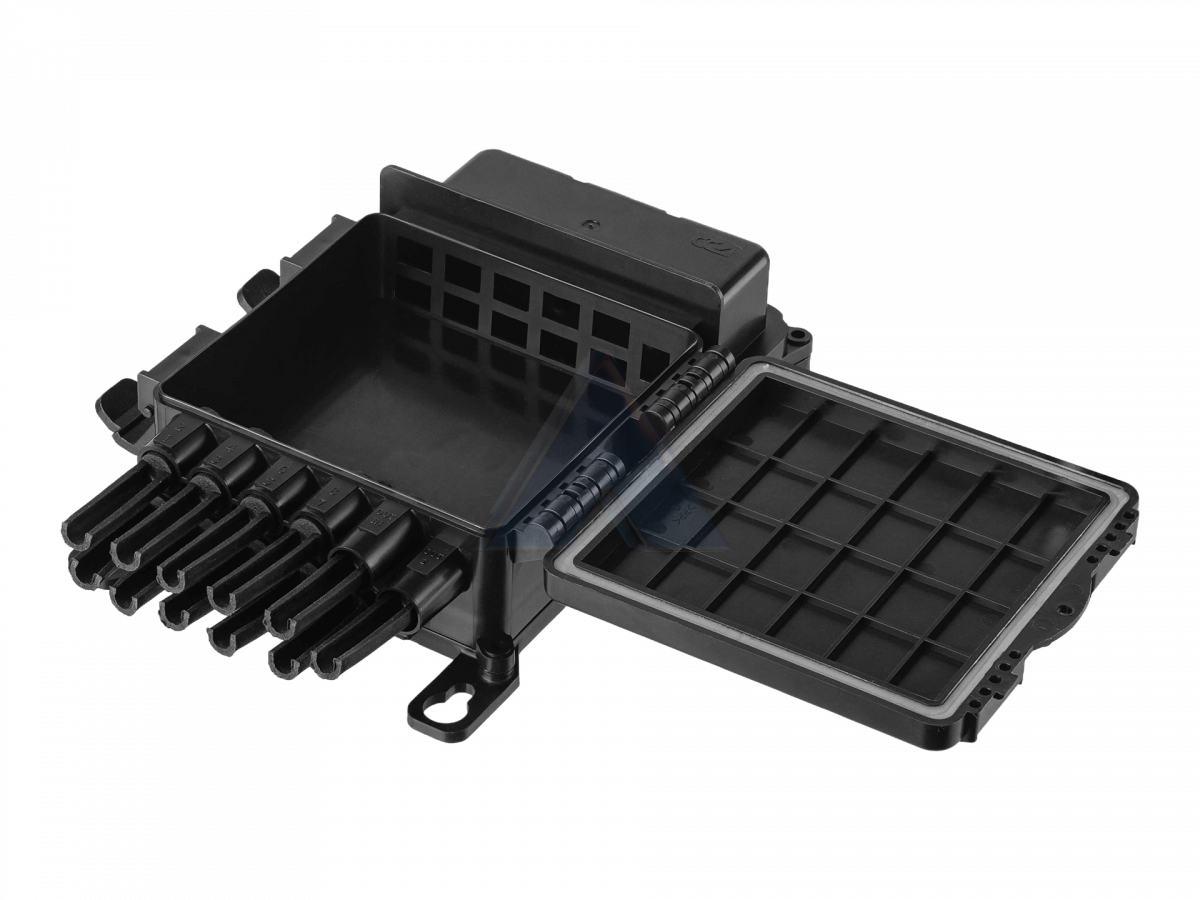

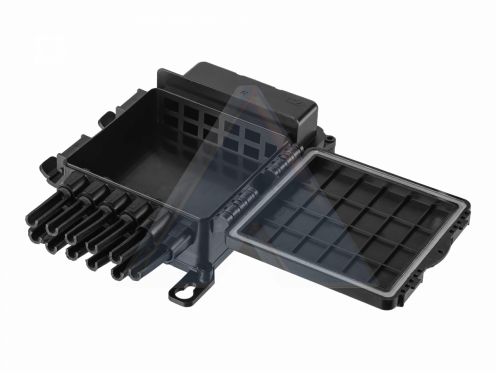

Деление оптического сигнала производится внутри терминальной муфты, для этого организован отсек под съемной задней крышкой. Здесь размещены:
• ложемент для укладки 2-х оконеченных FBT-сплиттеров
• ложемент для укладки 1-го PLC-сплиттера
• ложемент для укладки 6-ти гильз КДЗС для размещения неоконеченных FBT/PLC сплиттеров
• ложементы под установку адаптеров типа SC (для подключения оконеченных делителей)
• органайзер для укладки запаса ОВ

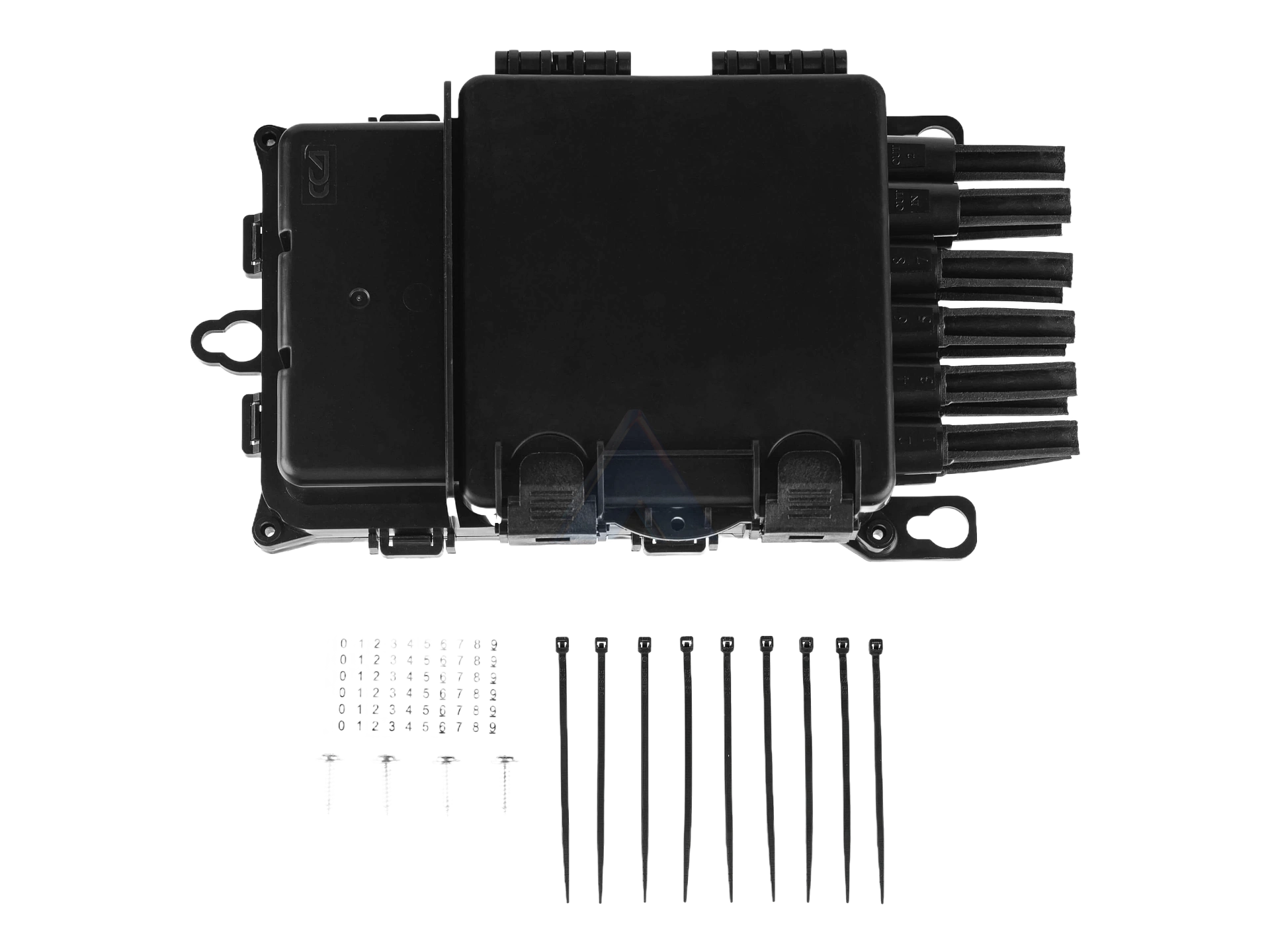

Монтаж муфты на место постоянной эксплуатации осуществляется с помощью монтажной ленты к опоре (для этого предусмотрено специальное монтажное ушко на задней крышке), либо к стене через 3 выступающих монтажных ушка.
Прочие характеристики:
Макс. кол-во разъёмных соединений - 10
Тип адаптеров - SC
Макс. кол-во PLC-сплиттеров - 1
Тип корпуса PLC-сплиттера - Мини (60х12х4 мм)
Макс. кол-во FBT-сплиттеров - 2
Тип корпуса FBT-сплиттера - Tube
Макс. кол-во сварных соединений - 6

Основные характеристики:
Тип товара - Муфта оптическая
Серия - МТО-П4
Тип муфты - Муфты кроссы
Место установки - На опоре
Исполнение - Абонентская
Макс. кол-во вводимых кабелей, шт - 3
Макс. кол-во сварных соединений, шт - 6
Кол-во выводимых абонентских дроп-кабелей, шт - 8
Ввод для не разрезного модульного транзита - Нет
Макс. диаметр вводимого кабеля, мм - 4,9
Степень пылевлагозащиты - IP65
Сплиттерный модуль - Отсутствует
Разветвитель - Отсутствует
Герметизация корпуса:
Отсек подключения - Механический
Герметизирующий материал - Эластомер
Отсек размещения делителей - Механический
Герметизирующий материал - Эластомер
Температура эксплуатации, ºС - от -60 до +70

Габаритные размеры:
- длина, мм - 239
- ширина, мм - 147,3
- высота, мм - 64,5
