Кабель оптический ДОЛ-нг(А)-HF-32Г (4х8)-2,7кН (62,5/125)

Кабели ДОЛ применяются для прокладки в кабельной канализации,блоках,трубах(включая метод пневмопрокладки), в тоннелях и коллекторах.Допускается для монтажа по мостам и экстакадам. Допускается для монтажа в грунты 1-3 групп (если на кабель отсуствуют механическиевоздействиягрунта,превышающие допустимые значения)

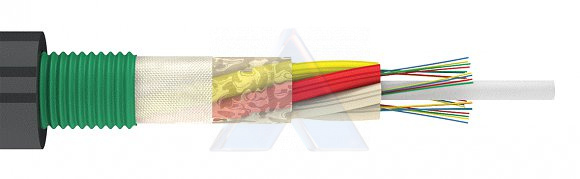

Конструкция

1. Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
2. Оптическое волокно.
3. Оптический модуль из ПБТ, заполненный гидрофобным гелем.
4. Межмодульный гидрофобный гель.
5. Водоблокирующая лента.
6. Броня из стальной гофрированной ленты.
7. Оболочка из полимерного материала.

Расшифровка оптического кабеля ДОЛ-нг(A)-HF-32Г (4х8)-2,7кН

Д - тип исполнения сердечника: диэлектрический
О - тип внутренней оболочки: без внутренней оболочки
Л - тип защитных покровов: с однослойной броней из стальной гофрированной ленты
нг(А) - не распространяет горение при групповой прокладке по категории А
HF - не выделяет коррозионно-активных газообразных продуктов при горении и тлении
32 - общее количество оптических волокон
Г - тип волокна: многомодовое 62,5/125 мкм
4 - количество заполненных модулей
8 - количество оптических волокон в модуле
2,7кН - максимально допустимая растягивающая нагрузка

Основные технические параметры кабеля ДОЛ

Допустимая раздавливающая нагрузка — 0,3 кН/см
Допустимая растягивающая нагрузка — 2,7 кН

Кол-во ОВ в кабеле	до 48
Диаметр кабеля, мм	11.5
Вес кабеля, кг/км	124.7
Радиус изгиба, мм	172.5

Опции

Все кабели данной группы могут быть изготовлены в модификациях Н и нг(А)-HF.

Н — оболочка кабеля изготавливается из полимерного материала, нераспространяющего горение при одиночной прокладке (Класс ПРГО1).

нг(А)-HF — оболочка кабеля изготавливается из полимерного материала,нераспространяющего горение при групповой прокладке, снизкимдымовыделением, безгалогенного (Класс ПРГП1).

Параметры эксплуатации

Рабочая температура	-50°С…+70°С
Температура монтажа	-30°С…+50°С
Температура транспортировки и хранения	-60°С…+70°С
Минимальный радиус изгиба	не менее 15 диаметров кабеля
Срок службы	25 лет
Гарантийный срок эксплуатации	определяется договором поставки, но не менее двух лет
