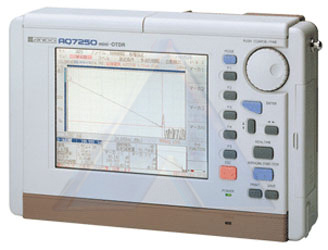

Оптический рефлектометр Yokogawa AQ7250 универсальный

Оптический рефлектометр Yokogawa AQ7250 универсальный обладает преимуществами и особенностями:

Описание:



  Развитие оптической связи расширяет диапазон требований к рефлектометрам, но новый Yokogawa AQ7250 удовлетворяет им полностью. Улучшенные оптические характеристики прибора дают возможность измерять отражения от концов трехметрового оптического шнура и в то же время проверять двухсоткилометровые линии связи. Модульная конструкция Yokogawa AQ7250 позволяет не только заменять одномодовый и многомодовый блоки, но и включать в состав прибора принтер, блок измерителя оптической мощности и источник видимого света, а также переключатель оптических каналов, облегчающий работу с ленточным кабелем.

  Возможность работы в составе автоматизированных комплексов обеспечивается в Yokogawa AQ7250 встроенной поддержкой стандартных терминальных программ при соединении с компьютером через серийный порт. Вставив дополнительный блок, можно также использовать GPIB интерфейс.

Yokogawa AQ7250 легче и компактнее своих предшественников и превосходит их в удобстве эксплуатации. Модель стандартной комплектации включает в себя большой цветной дисплей, жесткий диск, дисковод для гибких дисков и переходник для клавиатуры и мыши. Yokogawa AQ7250 сертифицирован, имеет русифицированное меню экранных команд и поставляется с техническим описанием и инструкцией по эксплуатации на русском языке.





Основные характеристики Yokogawa AQ7250:

• Динамический диапазон до 45 дБ, диапазон измеряемых длин трасс до 240 км;
• Ускоренная обработка сигнала позволяет измерить неоднородность 0,5 дБ на конце 70 км кабеля за 20 с;
• Режим стабилизированного источника излучения и дополнительный блок измерителя оптической мощности обеспечивают точность измерений полных потерь трассы до 0,1 дБ;
• Более 10 000 рефлектограмм могут быть сохранены на жестком сменном диске PCMCIA объемом 500 Мб и выше;
• Данные могут быть преобразованы в формат, соответствующий стандарту Bellcore GR-196-CORE;
• Дополнительно встраиваемый принтер позволяет распечатать рефлектограмму менее чем за 10 с;
• Ni-MH батарея обеспечивает непрерывную работу прибора в течение 8 ч, время подзарядки не превышает 4 ч;
• При размерах 290 мм х 194 мм х 75 мм прибор имеет массу всего 3 кг.



 Встраиваемые сменные модули:



Модуль	Источник видимого света AQ4253	Блок измерителя мощности AQ2761	Оптический переключатель каналов	Съемный принтер	GP-IB интерфейс	Centronics интерфейс
Тип опт. волокна	Любой	Любой	Одномодовое SM 10/125	-	-	-
Длина волны, нм	635±10	850, 1310, 1550, 1625	1270, 1670	-	-	-
Основные хар-ки	Уровень сигнала в волокне SM 10/125: -6±1,5 дБм	Точность: ±0,2 дБ (5%) Диапазон: 60ё10 дБм	Число каналов: 4, 8, 12, 16 Вносимые потери: 1,5 дБ	Высокоскоростной термопринтер	Стандарт IEEE 488	Для подключения внешнего принтера







Технические характеристики:



Основной блок:



Дисплей		7,2-дюймовый ЖК цветной дисплей, разрешение 640х480 точек
Горизонтальная ось дисплея	Разрешение	50 см минимальное
	Число точек в рефлектограмме	до 20000
	Точность измерения длин	±(5,0 х 10-5 х длина волокна (м) + 1 м)
	Диапазон группового показателя преломления	1,00000 - 1,99999 с шагом 0,00001
Вертикальная ось дисплея	Масштаб по затуханию	0,2 дБ/дел; 0,5 дБ/дел; 1 дБ/дел; 2 дБ/дел; 5 дБ/дел и 7,5 дБ/дел
	Разрешение	0,001 дБ минимальное
Автоматические измерения		Предусмотрены
Функция измерения коэффициента отражения		Имеется функция измерения локального коэффициента отражения на неоднородностях линии, а также функция измерения полного коэффициента отражения всей линии
Интерфейсы	RS-232C	9-pin D-sub
	Клавиатура/мышь	6-pin DIN (Тип PS/2)
	PCMCIA	PCMCIA тип II х 2 или тип III x 1 для карт памяти и жесткого диска
	GP-IB	Для связи с компьютером
	Centronics	Для подключения внешнего принтера
Электропитание	Батарея	Ni-MH (продолжительность работы без подзарядки: 8 часов)
	АС адаптер	100-240 В, 50/60 Гц
	Внешний источник	12 В +20%/-10%
Условия хранения и эксплуатации	Температура	Эксплуатация: от 0 до +50°С (при работе с дисководом и принтером: от +5° С до +40°С) Хранение: от -20°С до +60°С
	Относительная влажность	не более 85%
Размеры (Д х Ш х В), мм		290 х 194 х 75
Масса		3 кг (включая оптический блок)





Оптические блоки:



Модель						AQ7254B	AQ7255B	AQ7255B	AQ7259
Тип оптического волокна						Одномодовое SM 10/125			Многомодовое GI 50/125, GI 62,5/125
Длина волны, нм						1310/1550±30	1310/1550±25	1310/1550/1625±25	850/1300±30
Диапазон длины, км						2, 5, 10, 20, 40, 80, 160, 240			2, 5, 10, 20, 40, 80
Длительность импульса						10 нс, 20 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 4 мкс, 10 мкс, 20 мкс			10 нс, 20 нс, 100 нс, 200 нс, 500 нс, 1 мкс
Динамический диапазон (С/Ш=1)1, типичное значение, дБ						41,5/39,5	45/43	41,5/39,5/37	22,5/242
Пространственное разрешение (отражение) 3, м						3
Ближняя зона нечувствительности4, м						10/12	8/9	8/9/12	7/10
Режим стабилизированного излучения					Режим стабилизированного излучения	1310/1550		1310/1550/1625
					Выходная мощность, дБм	-3±2			-
					Стабильность, дБ	±0,1/±0,1		±0,1/±0,1/±0,15
Оптический разъем						оптический адаптер AQ9441 FC5



Примечание:

1. В режиме раздельного усреднения при максимальной длительности импульса;
2. Для GI 62,5/125;
3. Ширина неискаженного импульса френелевского отражения от неоднородности по уровню -1,5 дБ от пика, при длительности импульса 10 нс;
4. Длительность импульса 10 нс;
5. По заказу могут быть установлены оптические адаптеры SC, ST, DIN и др.



Комплект поставки Yokogawa AQ7250:

Наименование	Модель/тип	Кол-во
Базовый блок рефлектометра с цветным экраном	AQ7250 Color	1 шт
Сменный оптический блок	AQ 7254B/7255B/7256B/7259	1 шт
Оптический адаптер выходного разъема	AQ9441 FC1	1 шт
Силовая аккумуляторная батарея	-	1 шт
Сетевой адаптер	-	1 шт
Шнур питания сетевой	-	1 шт
Эмуляционное программное обеспечение	AQ7250	1 дискета
Эмуляционное программное обеспечение для обработки рефлектограмм и составления отчетов	AQ7931B	1 дискета
Кейс для переноски	-	1 шт
Ремень для переноски	-	1 шт
Руководство по эксплуатации на русском языке	-	1 шт
