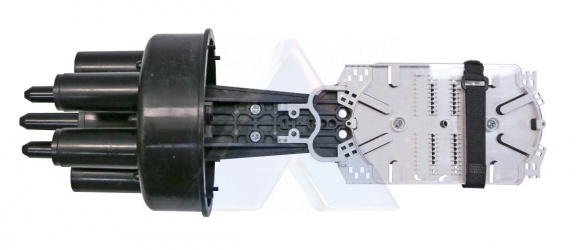

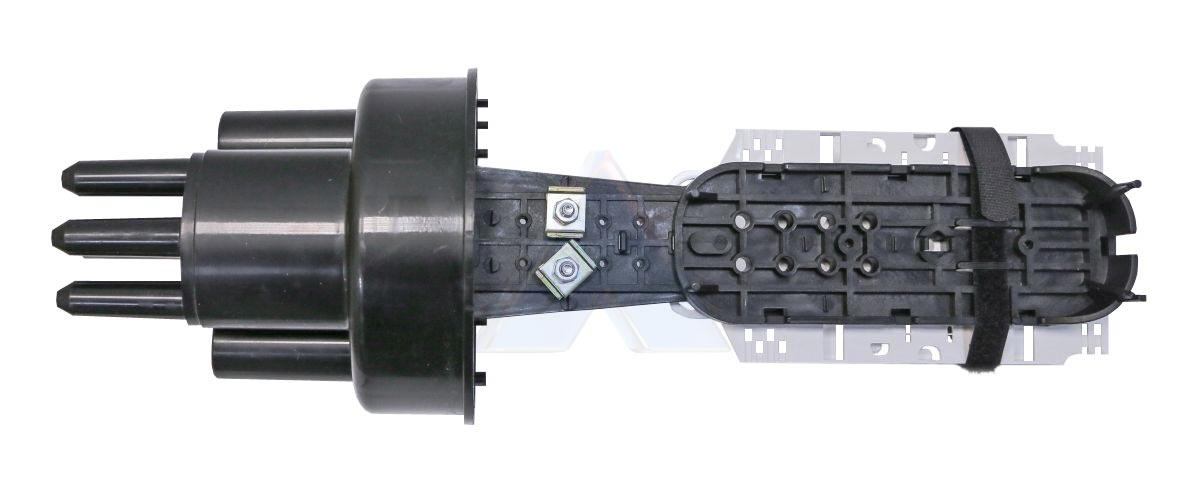

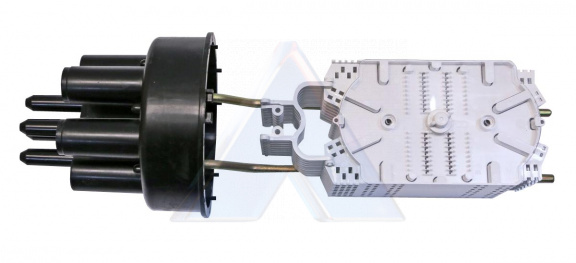

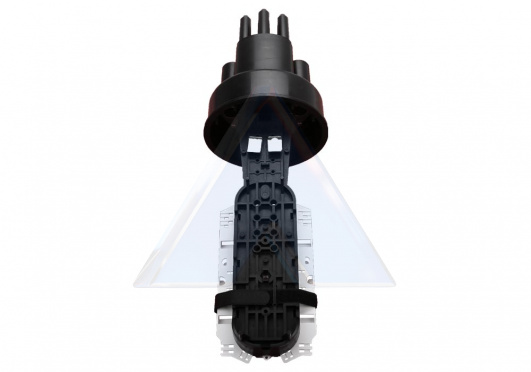

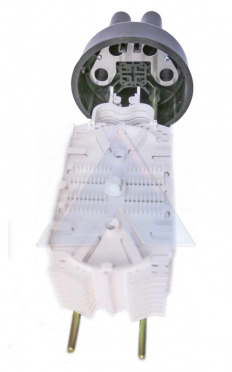

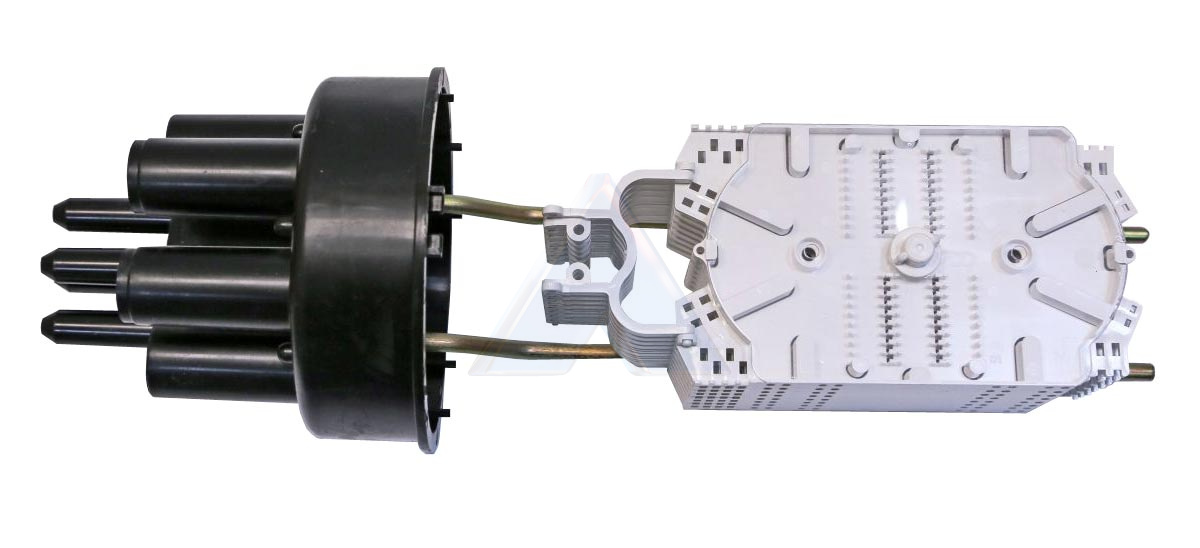

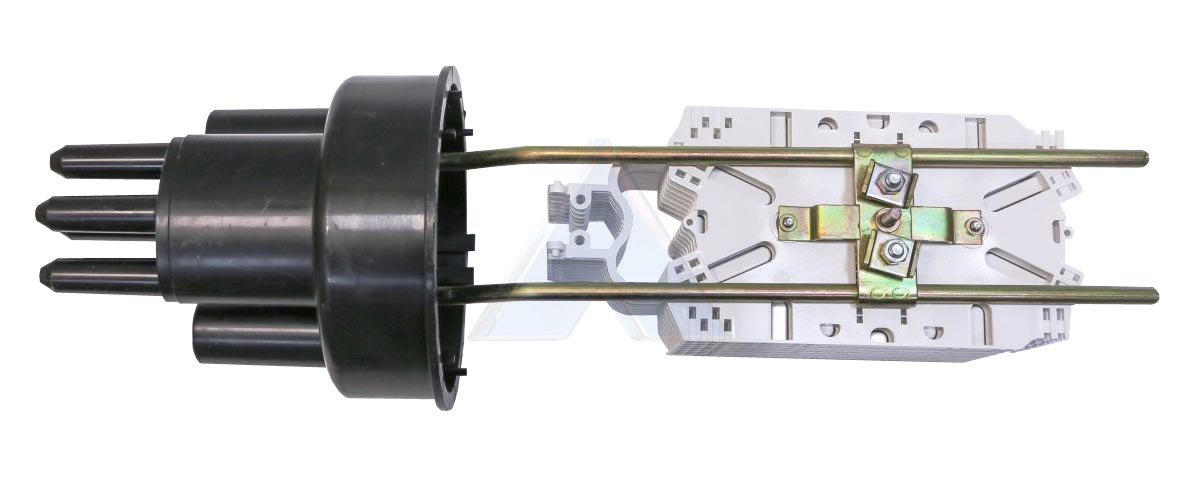

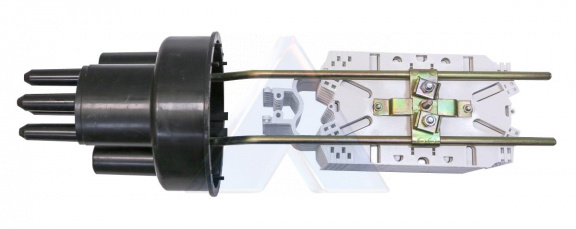

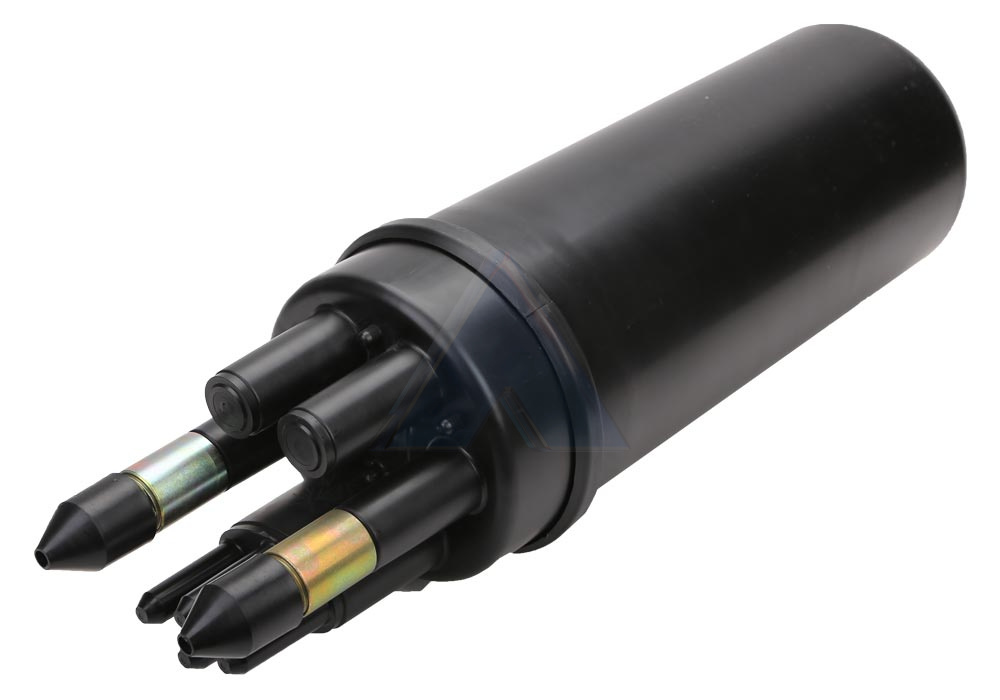

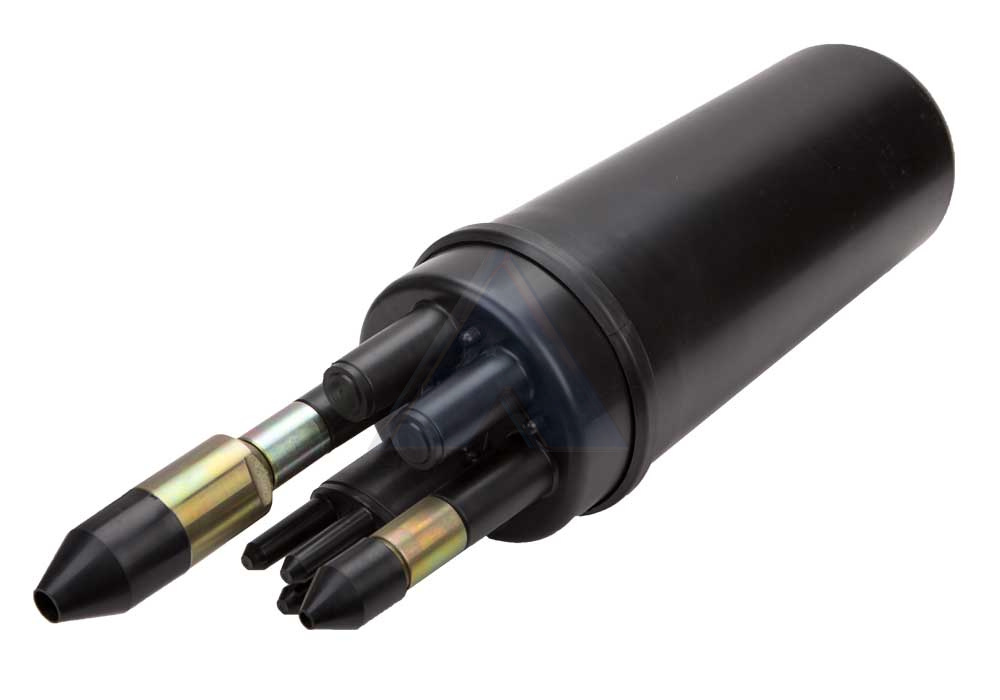

Муфта МТОК-Б1/216(288)-1КТ3645-К-44

Муфта МТОК-Б1/216(288)-1КТ3645-К-44 обладает преимуществами и особенностями:

Розничная цена - по запросу.

Окончательная цена формируется после общения с менеджером.

Чтобы узнать цену и срок поставки, а также купить МТОК-Б1/216(288)-1КТ3645-К-44, нажмите кнопку "Узнать цену", заполните Ваши данные и текст запроса.

Или зайдите в раздел Контакты и свяжитесь с любым менеджером по почте или по телефону (812)740-11-75, (812)335-48-85.

МТОК-Б транзитная

Тупиковая транзитная муфта МТОК-Б1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

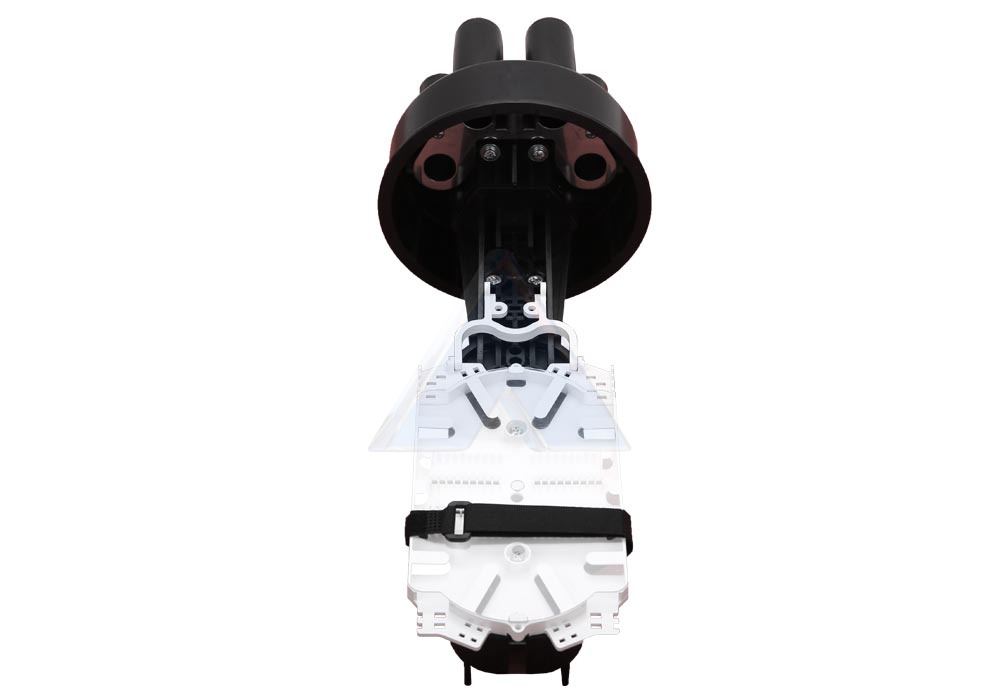

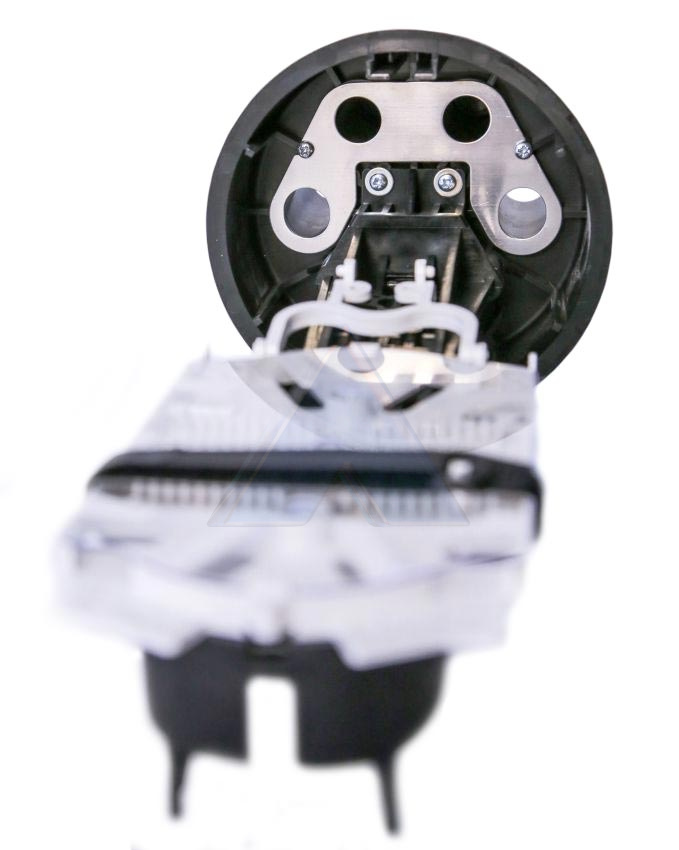

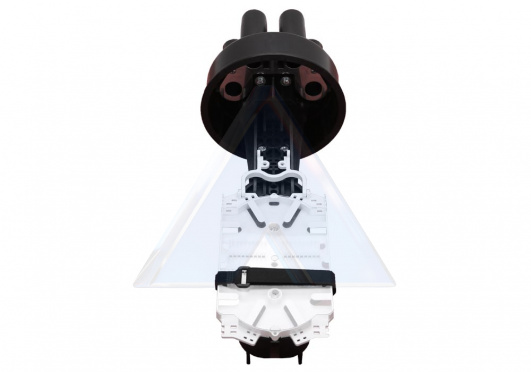

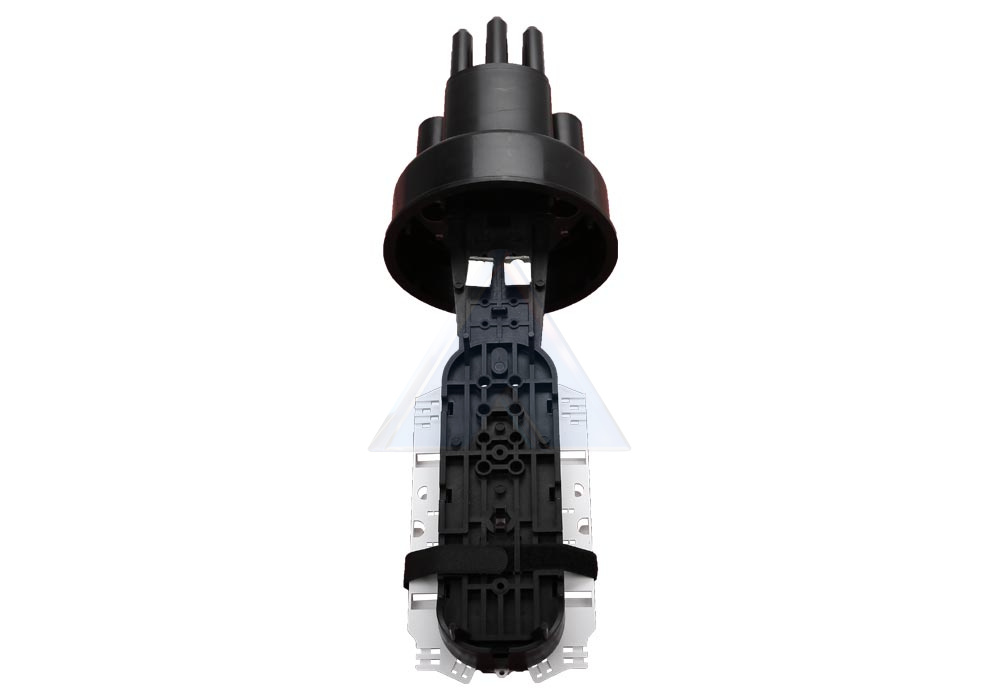

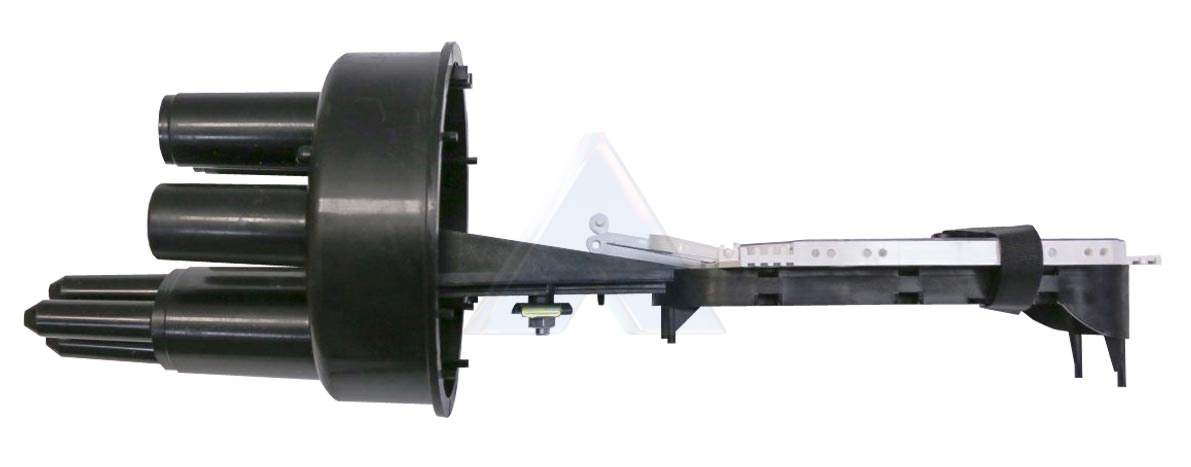

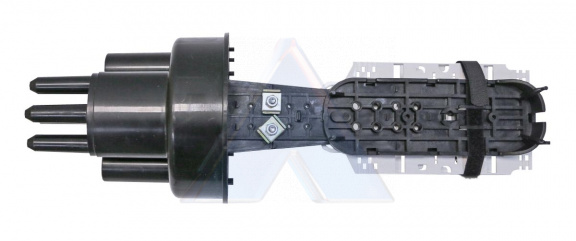

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

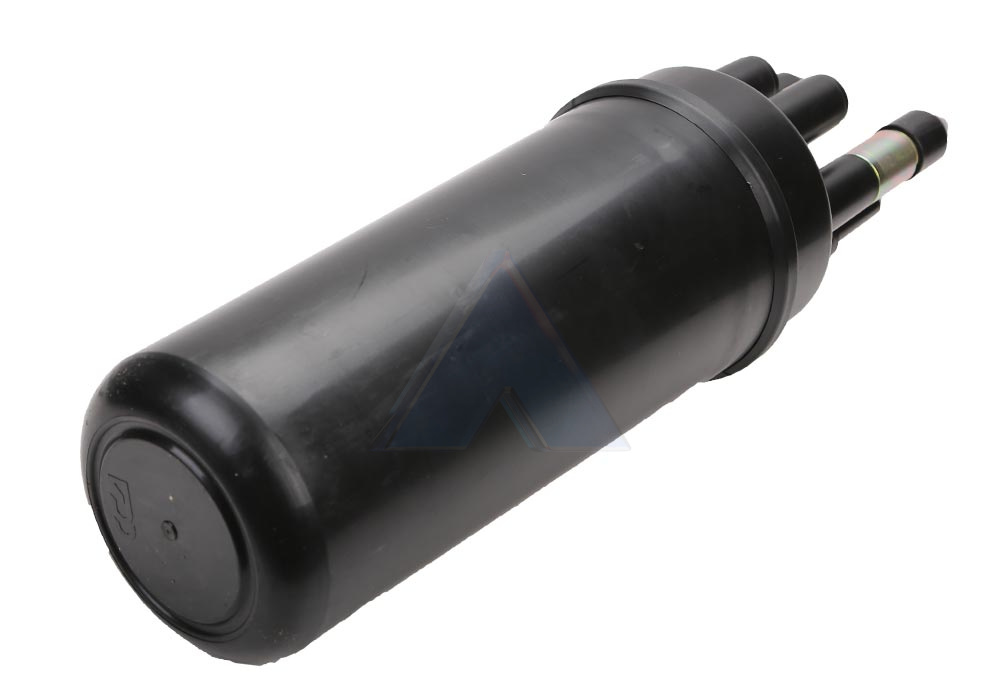

Способ герметизации корпуса с оголовником осуществляется с помощью двух полухомутов и термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:

- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).

Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

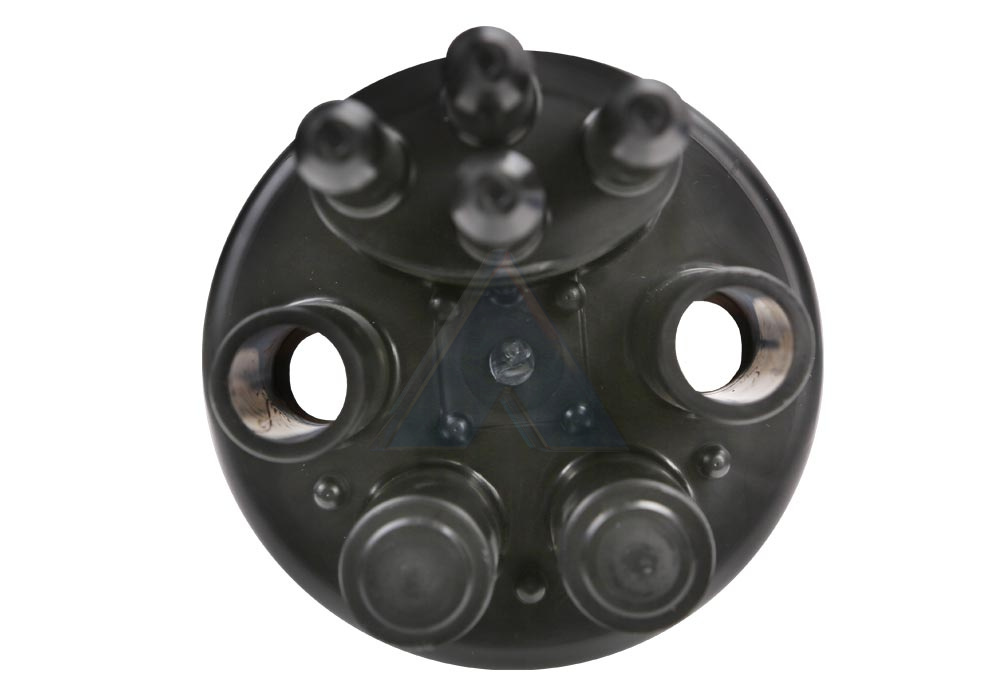

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №9».

Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».

МТОК-Б без транзита

Применение

Муфта стандартного размера МТОК-Б1 используется при монтаже подземных ОК, прокладываемых в грунтах всех категорий, а также подводных ОК, прокладываемых через водные преграды, болота и зону вечной мерзлоты. Для дополнительной защиты могут использоваться защитные полиэтиленовые или чугунные муфты.

Комплектация

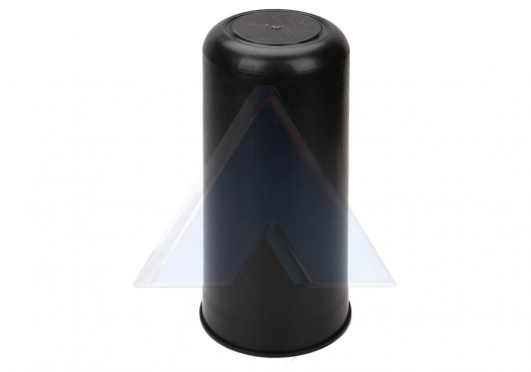

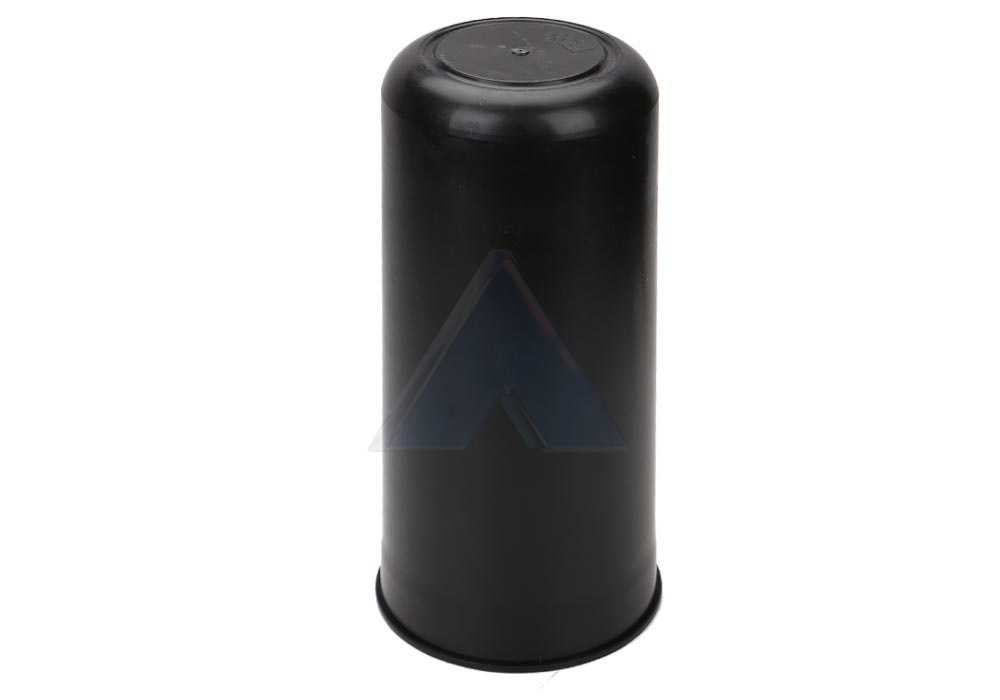

1. Кожух – 1 шт.
2. Кронштейн – 1 шт.
3. Оголовник – 1 шт.
4. Комплект для ввода ОК №7 – 2 шт.

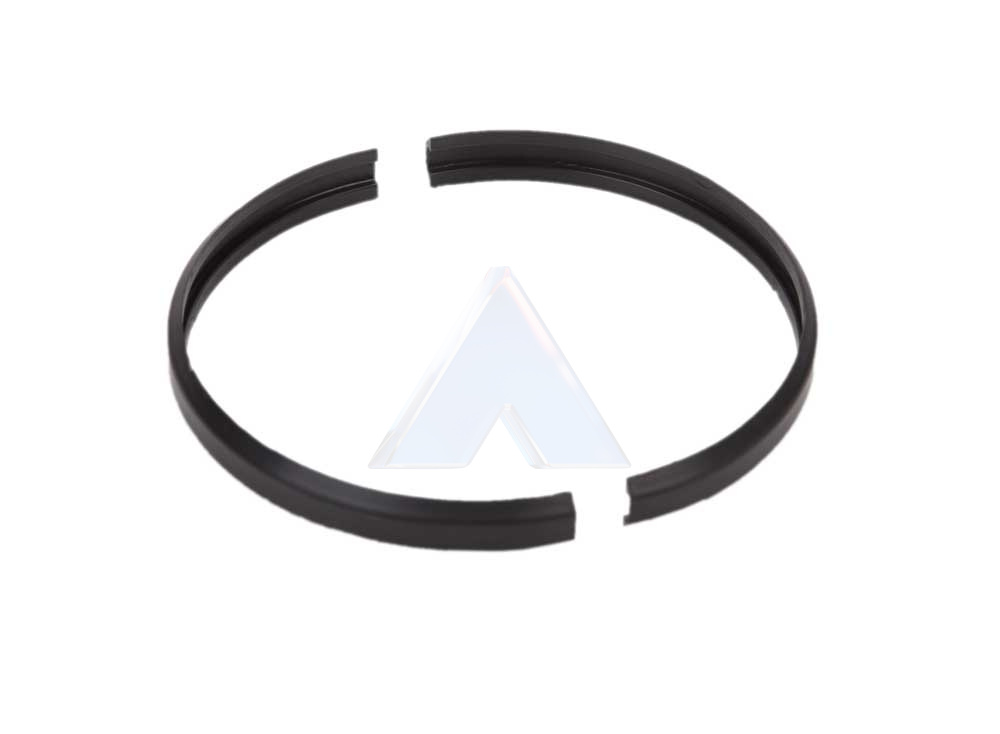

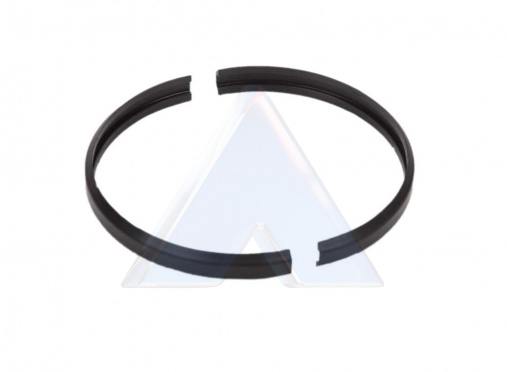

5. Пластмассовый хомут из двух половин – 1 шт.
6. ТУТ 180/58 – 1 шт.
7. Кассета типа КТ 3645 – 1 шт.
8. Винт крепления кассет – 1 шт.
9. Крышка кассеты КТ 3645 – 1 шт.
10. ТУТ 40/12 – 2 шт.
11. Мастичная лента – 2 комплекта
12. Гильзы ССД КДЗС-4525 – 40 шт.
13. Силикагель – 1 упак.
14. Детали для монтажа ОВ – 1 комплект
15. Шкурка шлифовальная – 1 шт.


Технические характеристики

	Б1/216-1КТ3645-К-44	Б1/216-1КТ3645-К-45	Б1/288-8КТ3645-К-44	Б1/288-8КТ3645-К-45
Кол-во сварных соединений	216	216	288	288
Тип кассет	КТ-3645	КТ-3645	КТ-3645	КТ-3645

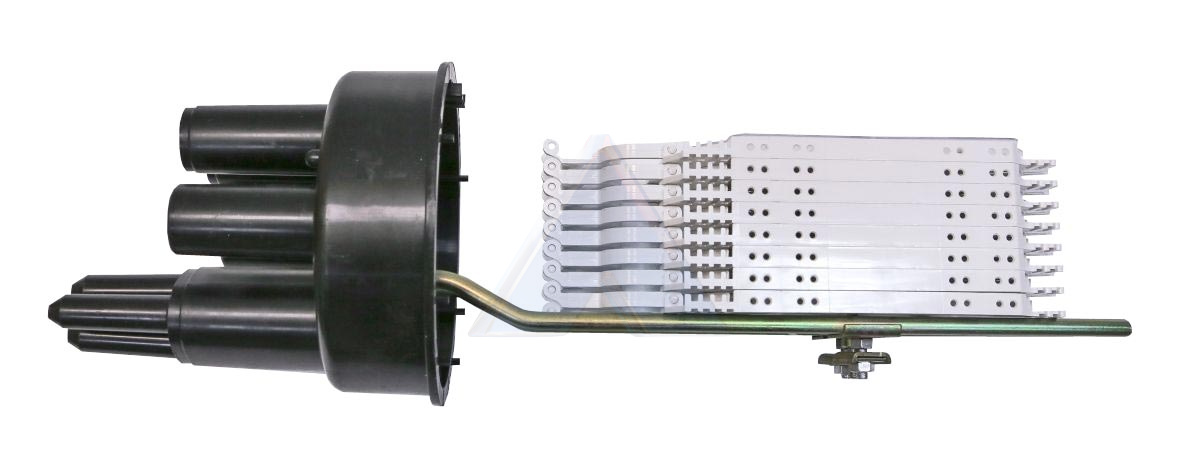

Макс. кол-во кассет	6	6	8	8
Кол-во вводов	круглый, до 16 мм - 4 овальный, до 10 мм/до 25 мм/транзит - 4/2/1	круглый, до 16 мм - 4 овальный, до 10 мм/до 25 мм/транзит - 4/2/1	круглый, до 16 мм - 4 овальный, до 10 мм/до 25 мм - 4/2	круглый, до 16 мм - 4 овальный, до 10 мм/до 25 мм - 4/2
Возможность транзита	да	да	нет	нет
Герметизация корпуса	ТУТ	ТУТ	ТУТ	ТУТ
Герметизация вводов	Спецвводы	Спецвводы	Спецвводы	Спецвводы
Температура эксплуатации ºС	от -60 до +70	от -60 до +70	от -60 до +70	от -60 до +70
Габаритные размеры	523 х 159	593 х 159	523 х 159	593 х 159
Масса, кг	4,0	4,8	4,0	4,8
